8
ETAPE 5
A NOTER : L’ajustement angle doit être execute par au moins deux personnes.
•
(A) Alors qu’une autre personne tient l’assemblage television, utilisez la clé héxagonale pour
désserrer les deux écrous à chaque côté de la dalle de montage et faites incliner la television jusqu’à
5° en arrière ou 15° en avant. Resserrez les écrous lorsque vous avez l’angle désiré. Voir Figure 6.
• (B) Avec l’aide, ajustez l’équerre cantilever principale pour déplacer la television hors du mur et
inclinez jusqu’à 45° à droite ou à gauche. Faites attention au câblage pour vous assurer que les fils ne
sont pas endommagés pendant l’ajustement de l’angle. Voir Figure 6.
• (C) Etendez le bras d’équerre jusqu’au bout et puis utilisez les agrafes-fil attachées pour attacher les
fils au bras. Voir Figure 6.
A
B
C

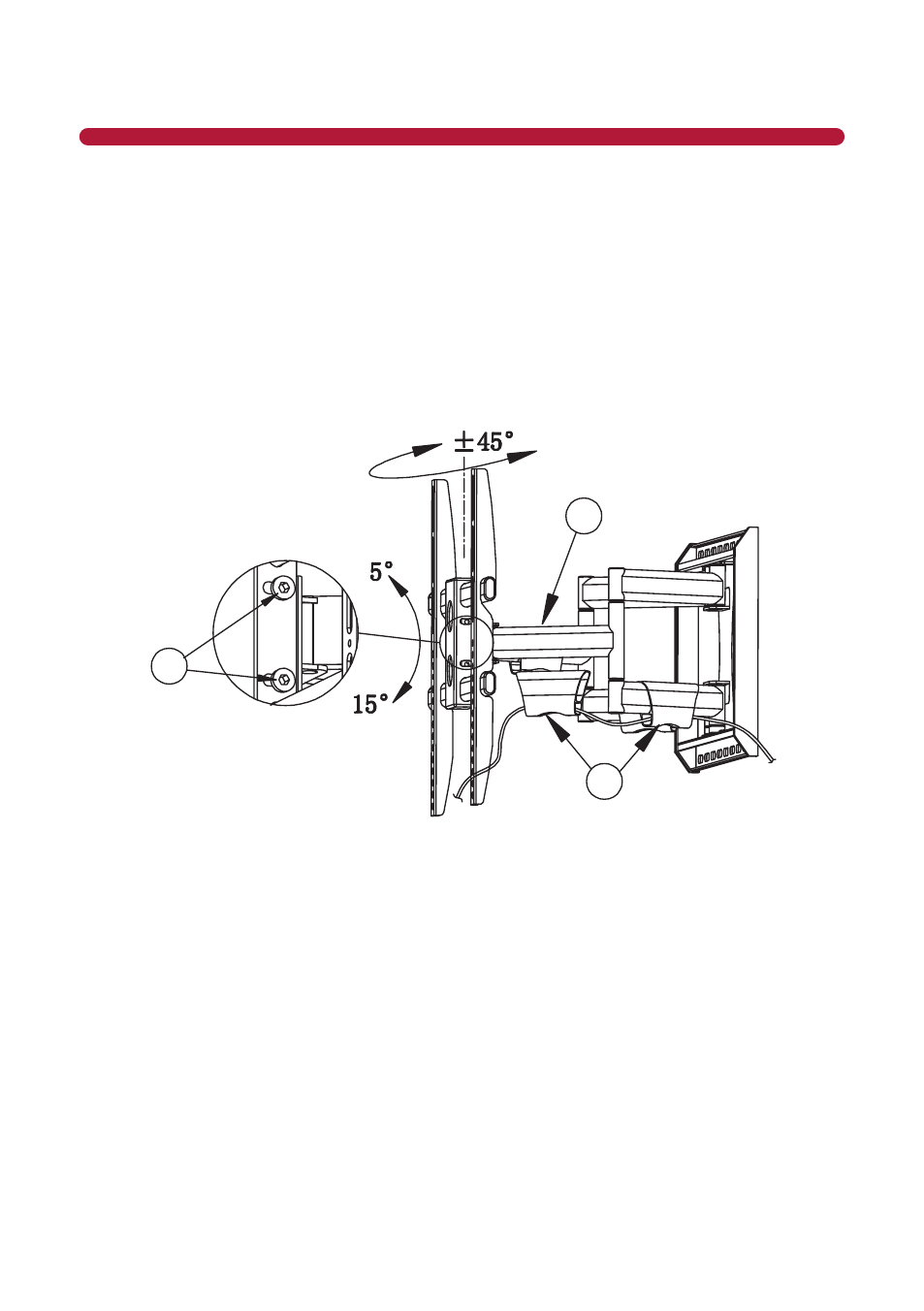

Figure 6 – Ajuster l’angle
INSTALLATION
