3.2 Installation d'un émetteur-récepteur SFP+/QSFP optionnel
Les emplacements SFP+ prennent en charge les émetteurs-récepteurs SFP+ optionnels suivants :
• 10GBASE-CR
• 10GBASE-SR
• 10GBASE-SRL
• 10GBASE-LR
• 1000BASE-SX
• 1000BASE-LX
Les emplacements QSFP+ prennent en charge les émetteurs-récepteurs QSFP+ optionnels
suivants :
• 40GBASE-CR4 DAC
• 40GBASE-CR4 DAC vers 4 x SFP+
10GBASE-CR DAC
• 40GBASE-LR4
• 40GBASE-SR4 vers 4 x 10GBASE-SR
• 40GBASE-SR4

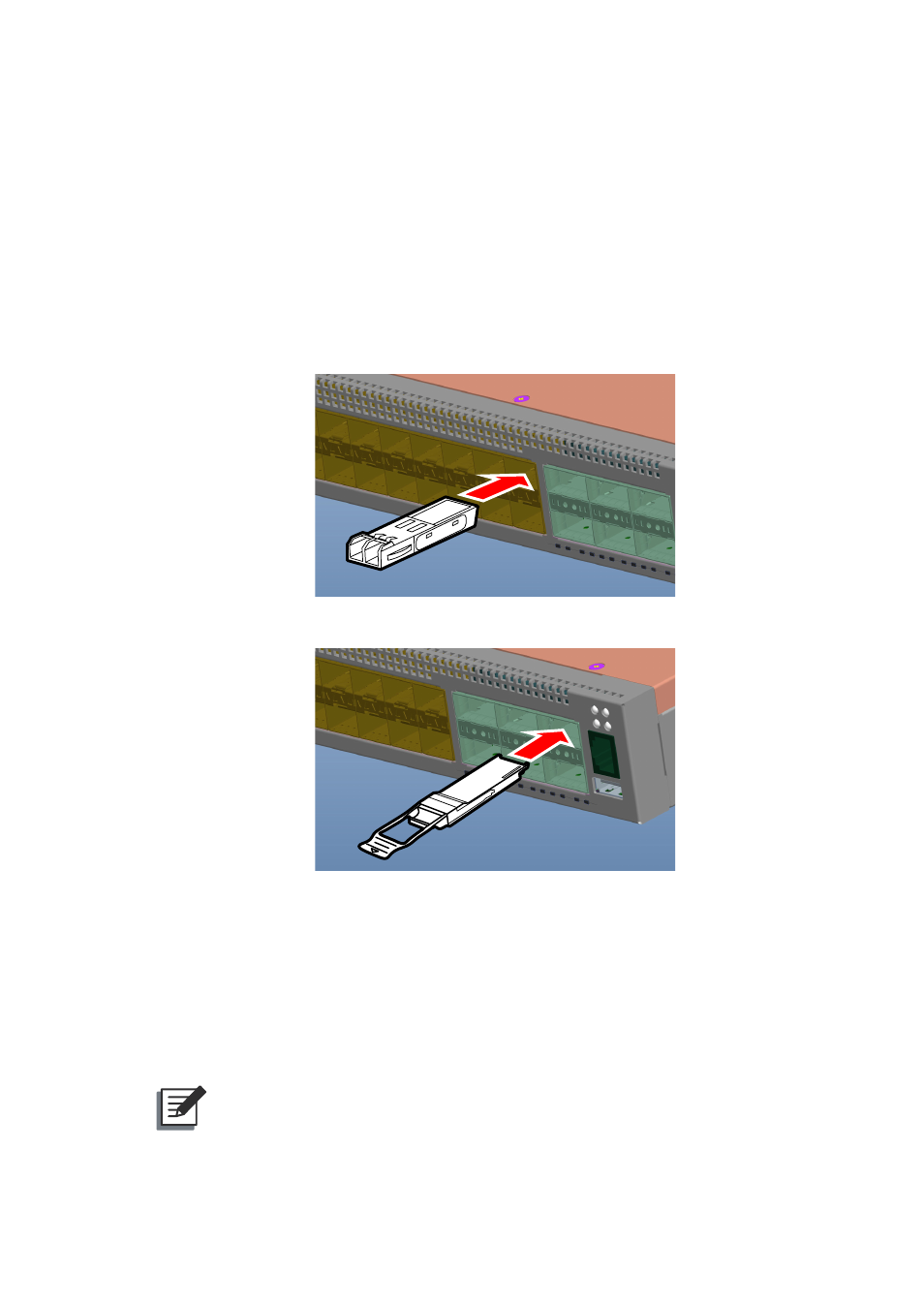

(Figure 3-4 : Insertion d'un émetteur-récepteur SFP+ dans un emplacement)
(Figure 3-5 : Insertion d'un émetteur-récepteur QSFP dans un emplacement)
Pour installer un émetteur-récepteur SFP+/QSFP, procédez comme suit :
1. Tenez compte des exigences du réseau et du câblage pour sélectionner un type
d'émetteur-récepteur SFP+/QSFP approprié.
2. Insérez l'émetteur-récepteur avec le connecteur optique orienté vers l'extérieur et le
connecteur de la fente orienté vers le bas. Notez que les émetteurs-récepteurs SFP+/
QSFP sont conçus de telle sorte qu'ils ne peuvent être installés que dans un sens.
3. Insérez l'émetteur-récepteur SFP+/QSFP dans le logement jusqu'à ce qu'il s'enclenche.
REMARQUE :
• Les émetteurs-récepteurs SFP+/QSFP sont remplaçables à chaud. Le switch
n'a pas à être mis hors tension avant d'installer ou de retirer un émetteur-
récepteur. Cependant, débranchez toujours d'abord le câble réseau avant de
retirer un émetteur-récepteur.
• Les émetteurs-récepteurs SFP+/QSFP ne sont pas fournis dans l'emballage
du commutateur.
