8
Français
Introduction

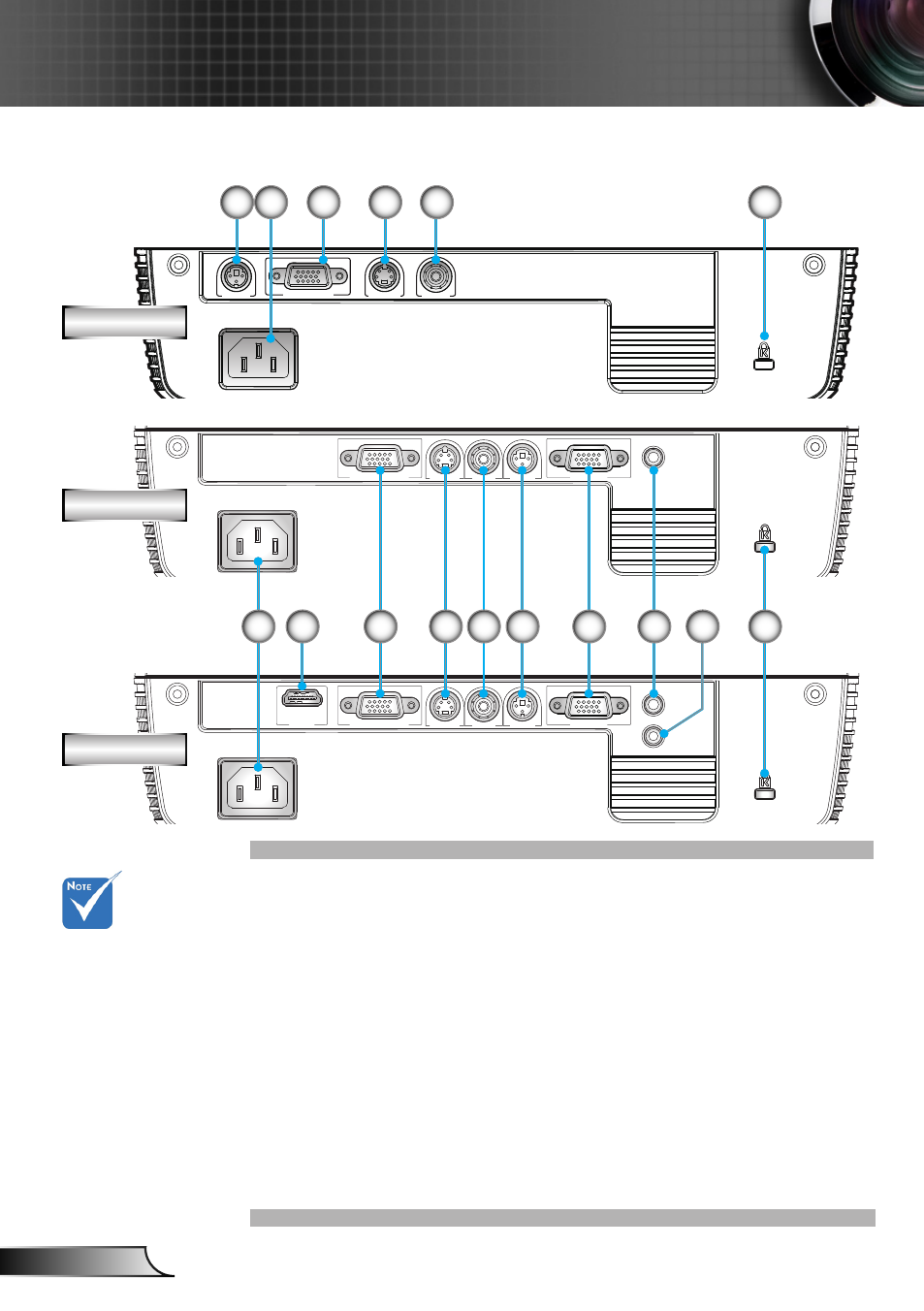

Connexions d’entrée/sortie
 La fonction
boucle est
uniquement sup-
porté par l’entrée
VGA-ln/SCART.
Connecteur RS-232 (Type 3 broches DIN) 1.
Prise d’alimentation 2.
Connecteur Entrée VGA-In/SCART 3.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr/SCART)
Connecteur Entrée S-Vidéo 4.
Connecteur Entrée Vidéo composite 5.
Port de verrouillage Kensington™ 6.
Connecteur HDMI 7.
Connecteur Sortie VGA (Sortie du moniteur en boucle) 8.
Connecteur Entrée audio (Mini prise 3,5 mm) 9.
Connecteur Sortie audio (Mini prise 3,5 mm) 10.
VGA-IN/SCART RS232 VIDEO S-VIDEO
5 4 3 1 2 6
SVGA
VGA1- IN / SCART S-VIDEO VIDEO RS232
AUDIO-IN
AUDIO-OUT
VGA-OUT HDMI
VGA1- IN / SCART S-VIDEO VIDEO RS232
AUDIO-IN
VGA-OUT
XGA
WXGA
7 2 3 4 5 1 8 9 6 10
