9
Français
Introduction
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C

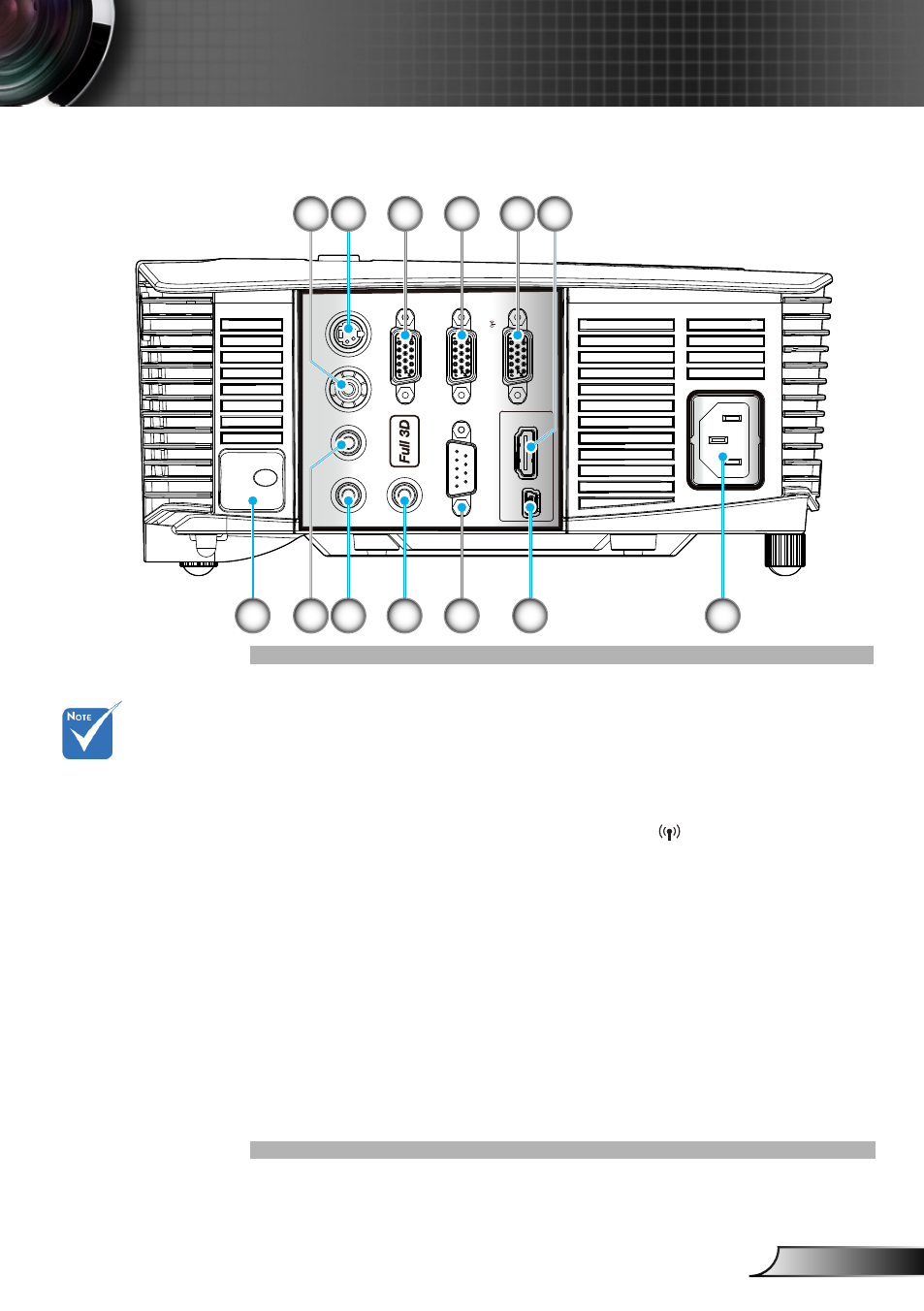

Connexions d’entrée/sortie
Connecteur Entrée Vidéo composite 1.
Connecteur Entrée S-Vidéo 2.
Connecteur Sortie VGA (Sortie du moniteur en boucle) 3.
Connecteur Entrée VGA2-IN/YPbPr (Signal analogique PC/ 4.
Entrée vidéo composante/HDTV/YPbPr)
Connecteur d’entrée VGA1-IN/YPbPr/ 5. (Signal analogique
PC/Entrée vidéo composante/HDTV/YpbPr/Fonction sans fil
via adaptateur VGA)
Connecteur HDMI 6. (*)
Port antivol 7.
Connecteur d’entrée Audio2 8. (Mini prise 3,5 mm)
Connecteur Sortie audio (Mini prise 3,5 mm) 9.
Connecteur d’entrée Audio1 10. (Mini prise 3,5 mm)
Connecteur RS-232 11. (9 broches)
Service USB pour mise à jour du logiciel interne 12.
Prise d’alimentation 13.
La fonction ™
boucle est
uniquement sup-
porté par l’entrée
VGA1-IN/YPbPr.
(*) L’interface ™
dépend des
spécifications du
modèle.
L’adaptateur VGA ™
est un acces-
soire en option.
Veuillez con-
tacter le Service
Optoma pour plus
de détails.
7 9 10 11 12 13 8
2 3 4 5 1 6
