13
Français
Installation
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
WIRED REMOTE-IN
SOURCE
INFO. MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM
E62405SP
R

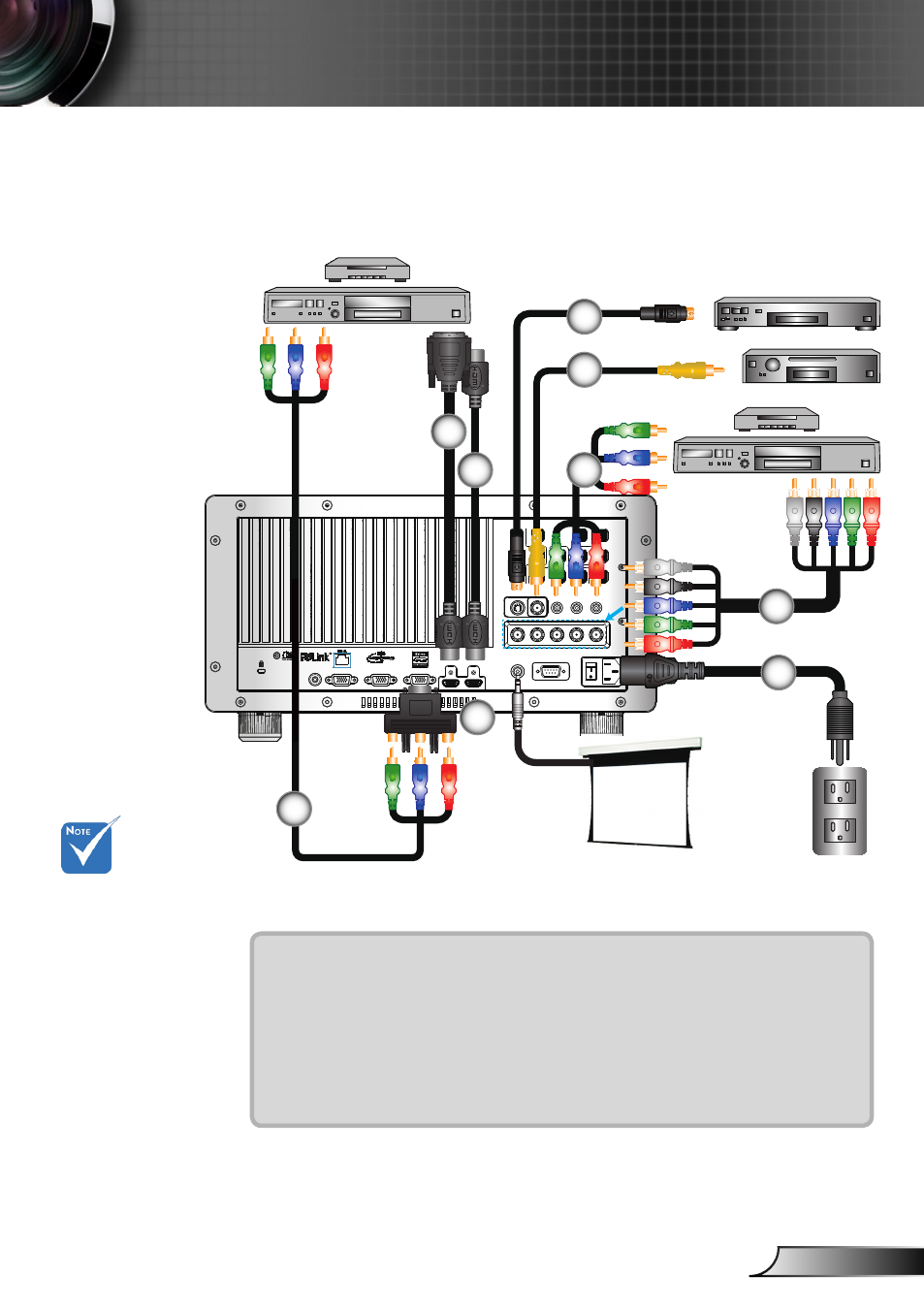

Connexion aux sources vidéo
1....................................................................................Cordon d’alimentation
2................................................................................................... *Câble BNC
3............................................................................*Câble composante 3 RCA
4.............................................................................. *CCâble vidéo composite
5.............................................................................................. *Câble S-Vidéo
6..................................................................................................*Câble HDMI
7............................................................................................ Câble DVI/HDMI
8.........................................*Adaptateur 15 broches 3 RCA composante/HDT
Sortie vidéo composite
Lecteur DVD, Décodeur,
Récepteur HDTV
Sortie S-Vidéo
1
3
2
4
 En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des acces-
soires différents.
 (*) Accessoire en
option
5
6
Sortie +12V
3
8
7
