12
Français
Installation
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
RJ45
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
SOURCE
INFO. MENU
AV MUTE
ENTER
RE-SYNC LENS SHIFT
FOCUS
ZOOM
E62405SP
R

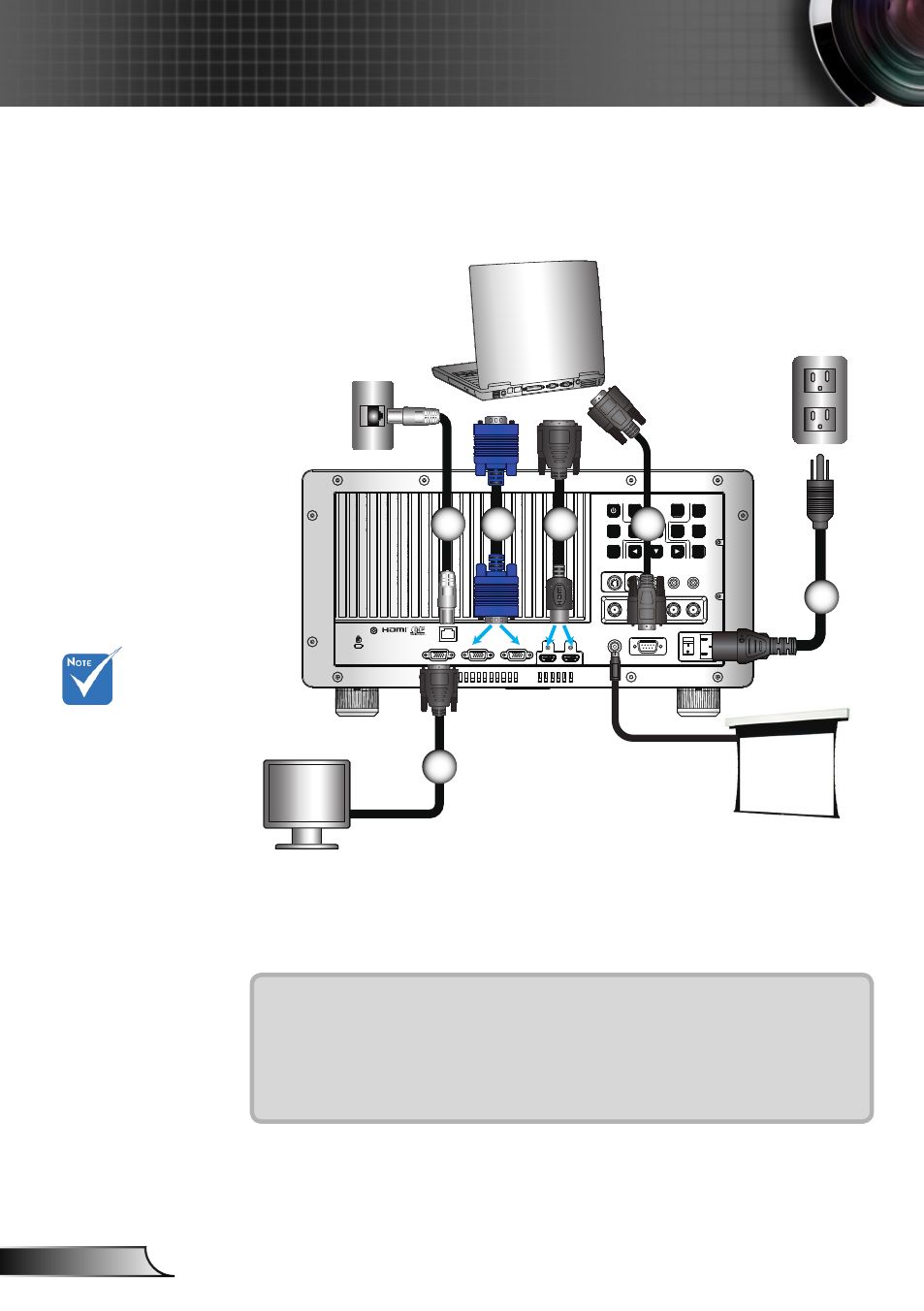

Connexion à l’ordinateur de bureau/
ordinateur portable
1
5 4 3
1....................................................................................Cordon d’alimentation
2................................................................................................. Câble RS232
3............................................................................................ Câble DVI/HDMI
4.....................................................................................................Câble VGA
5...........................................................................................*Câble de réseau
6.....................................................................................*Câble de sortie VGA
 En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des acces-
soires différents.
 (*) Accessoire
optionnel
2
Sortie +12V
6
