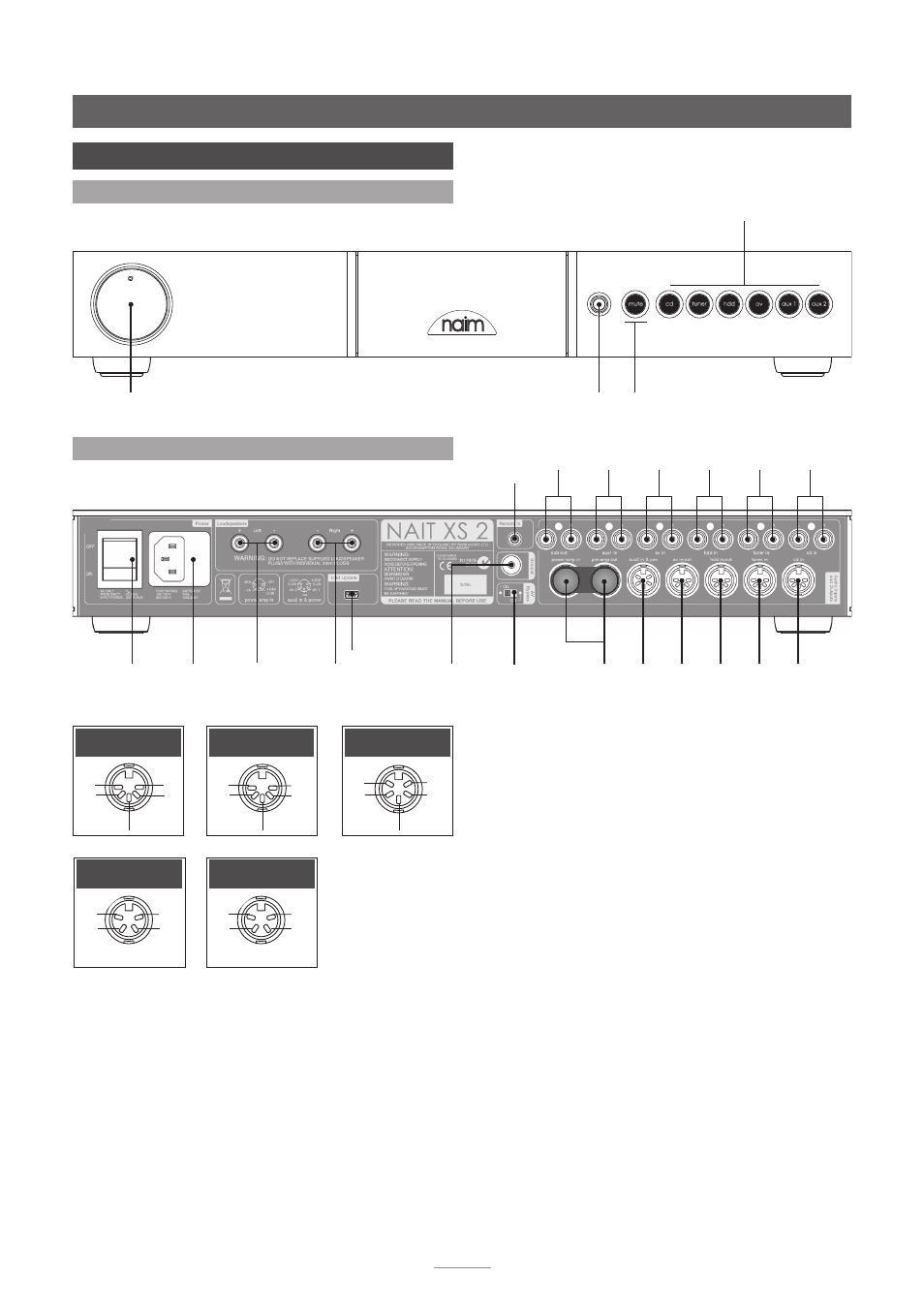

10 Contrôles et connexions
10.1 Contrôles du panneau avant
volume sourdine
Sélection de
source
prise casque
signal
ground
(masse
signal)
aux 2
in &
power
out
remote in
entrée
secteur et
fusible
enceinte
gauche
enceinte
droite
interrupteur
M/A
preamp out
& power amp
in. Cavalier en
place
av in
& out
hdd
in &
out
tuner
in
cd in interrup-
teur AV
Bypass
subwoofer
out
aux 1 in
RCA
av in
RCA
hdd in
RCA
tuner in
RCA
cd in
RCA
10.2 Connexions du panneau arrière
ch1
-ve
nc
nc ch2
Entrées CD et
tuner
ch1
-ve
ch1
(out)
ch2
(out)
ch2
Entrées av
et hdd
+ve
-ve
+ve
ch1 ch2
Entrée aux 2
Note : Le cavalier doit être retiré seulement si une
alimentation électrique d’évolution est utilisée ou si
un préamplificateur alternatif est associé à l’étage
préamplificateur du Nait XS 2. Il doit rester en place dans
toute autre circonstance.
Note : Le Nait XS 2 fait appel à des technologies variées
pour réduire les effets microphoniques. Un degré de
mouvement de la carte et des circuits lors de la connexion
et de la déconnexion des câbles est normal.
ch2 ch2 ch1 ch1
nc +ve -ve -ve
Preamp out Power amp in
interface
USB de
mise à
niveau
