6
Connexions
3 Connexions
L’UnitiServe comporte diverses prises femelles de connexion sur son panneau arrière. Elles
sont illustrées et décrites dans les diagrammes et paragraphes suivants. Les légendes
numériques sur le diagramme du panneau arrière renvoient aux paragraphes numérotés
en Section 3.2.
3.2 Connexions de l’UnitiServe
3.2.1 Prise souris
Connectez-y une souris PS2 pour commander l’UnitiServe
conjointement avec un affichage externe (facultatif).
3.2.2 Interface série
A utiliser si l’UnitiServe doit être intégré dans un
environnement RS232.
3.2.3 Prise réseau
Connectez ici votre routeur réseau. L’UnitiServe a besoin
d’une liaison Internet en service.
3.2.4 Sortie audio numérique optique
Sortie audio numérique S/PDIF TosLink optique pour
connexion à une entrée numérique d’un système audio.
3.2.5 Entrée IR
Connectez-y un signal de commande RC5 pour la
commande locale de l’UnitiServe à partir d’un répéteur IR
(facultatif).
3.2.6 Sortie audio numérique coaxiale
Sortie audio numérique S/PDIF BNC coaxiale pour
connexion à une entrée numérique d’un système audio.
3.2.7 Prises S-vidéo et composite vidéo
Connectez un écran S-vidéo ou composite vidéo
(télévision) pour afficher l’interface affichage externe de
l’UnitiServe.
3.2.8 Prises d’interface USB
Des appareils de commande USB (clavier, souris ou écran
tactile) ou des sources audio telles que des clés USB
peuvent être connectés ici. Les sources USB peuvent être
rendues disponibles sur un réseau.
3.2.9 Interface VGA
Connectez-y un écran au format VGA pour afficher
l’interface affichage externe de l’UnitiServe (facultatif).
3.2.10 Prise clavier
Connectez un clavier au format PS2 pour commander
l’UnitiServe conjointement avec un affichage externe
(faculatif).
3.2.11 Prise entrée alimentation
Connectez l’ alimentation externe fournie à la prise entrée
alimentation et à une prise secteur.

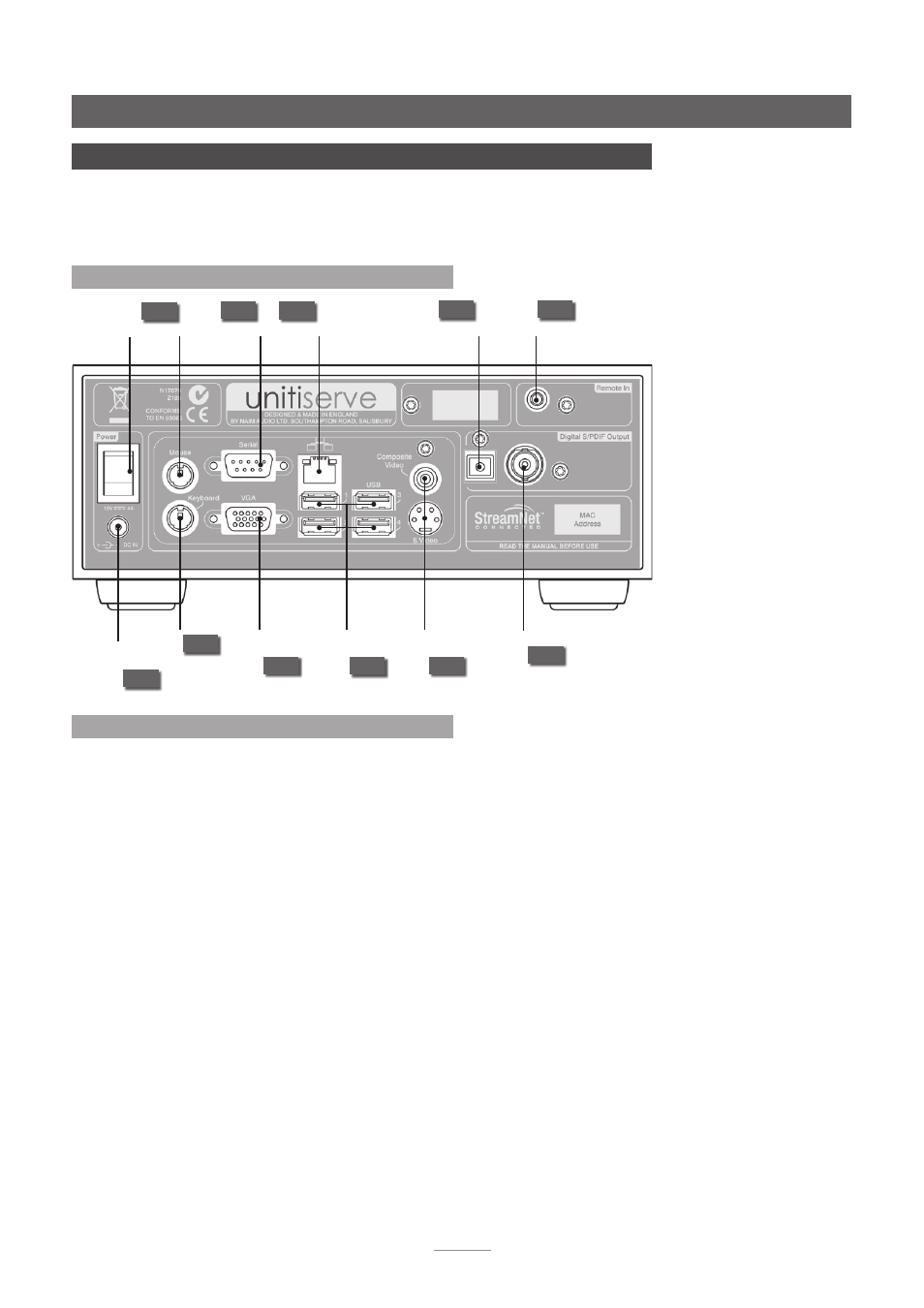

3.1 Panneau arrière de l’UnitiServe
3.2.10
3.2.11
prise clavier
3.2.9
prise af-
fichage
VGA
prise
réseau
3.2.3
prise
entrée
alimentation
interrupteur
M/A
prise de sortie audio
numérique (coaxiale)
prise
d’entrée IR
prise de sortie audio
numérique (optique)
prise
souris
3.2.1 3.2.2
interface
série
prises
d’interface
USB
3.2.8
prises S-vidéo
et composite
vidéo
3.2.7
3.2.4
3.2.6
3.2.5
