Installation et connexion du NAC-N 172 XS
2 Installation et connexion du NAC-N 172 XS
Votre NAC-N 172 XS doit être installé sur un support prévu à cet effet. Assurez-vous qu’il
est bien ventilé et ne le posez pas directement sur le dessus d’un autre appareil. Il doit
être installé dans son emplacement final avant le branchement des câbles ou la mise
sous tension. Le NAC-N 172 XS n’a pas de mode veille et est conçu pour être laissé sous
tension.
Le branchement du NAC-N 172 XS à l’alimentation secteur et à une variété de
périphériques et de sources audio est décrit dans les paragraphes suivants. Le

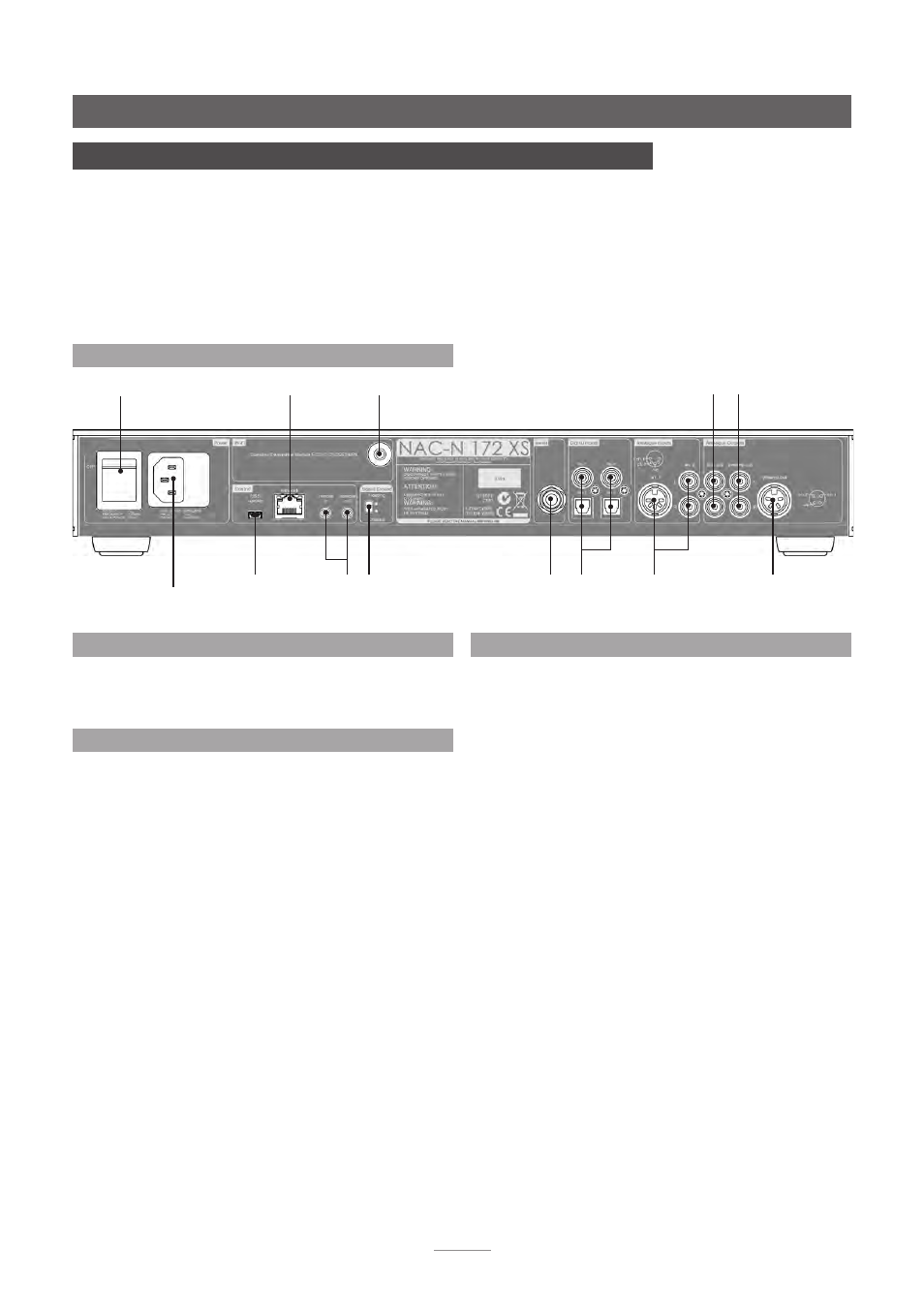

diagramme 2.1 illustre les prises de connexion du panneau arrière du NAC-N 172 XS.
2.1 Le panneau arrière du NAC-N 172 XS
2.2 Branchement à l’alimentation secteur
Branchez le NAC-N 172 XS à une prise d’alimentation
secteur en utilisant soit le câble secteur fourni, soit un
câble Naim Power-Line.
2.3 Branchement de l’antenne DAB/FM
Le module optionnel NAC-N 172 XS FM/DAB peut diffuser
un son radio FM et DAB haute qualité seulement si un
fort signal radio sans interférence est disponible. La prise
d’antenne FM/DAB sur le panneau arrière du
NAC-N 172 XS doit être connectée par un câble coaxial
75 Ohms à faibles pertes à une antenne appropriée.
L’antenne doit être montée à l’écart de gros obstacles et
le plus haut possible, idéalement sur un toit.
Note : Votre revendeur local devrait pouvoir vous conseiller
sur le choix d’une antenne appropriée et d’un installateur.
2.4 Entrées et sorties audio
2.4.1 Entrées de signal audio
Le NAC-N 172 XS fournit trois entrées stéréo analogiques
et cinq entrées numériques S/PDIF, y compris une
prise d’entrée analogique / numérique combinée. Le
raccordement aux entrées se fait grâce à différents types
de prises. Le tableau suivant répertorie les entrées et les
types de prises correspondants :
Entrée Type Prise
an. 1 Analogique DIN 5 broches
an. 2 Analogique RCA phonos
façade Analogique Jack 3,5mm
Numérique Jack mini-TosLink 3,5mm
dig. 1 Numérique Coaxiale (RCA phono)
dig. 2 Numérique Optique (TosLink)
dig. 3 Numérique Coaxiale (RCA phono)
dig. 4 Numérique Optique (TosLink)
Note : La prise jack analogique/numérique de la façade
accepte à la fois les connecteurs analogiques 3,5mm
conventionnels et les connecteurs numériques optiques
mini-TosLink. Elle identifiera automatiquement le type
de connecteur inséré et traitera le signal de façon
appropriée.
Utilisez toujours des câbles d’interconnexion de haute
qualité pour connecter les sources aux entrées du
NAC-N 172 XS.
Entrée secteur et
fusible
Prise réseau Interrupteur
M/A Sortie ligne Sortie préampli
Prise d’antenne
réseau sans fil (Wi-Fi)
Commutateur
masse signal
Prise d’antenne
DAB/FM
(optionnel)
Entrées
numériques
Entrées
analogiques
Sortie
préampli
Mini-USB inter-
face de mise
à niveau
Commande
à distance
in/out
