3
Installation et connexion du NDX/5XS

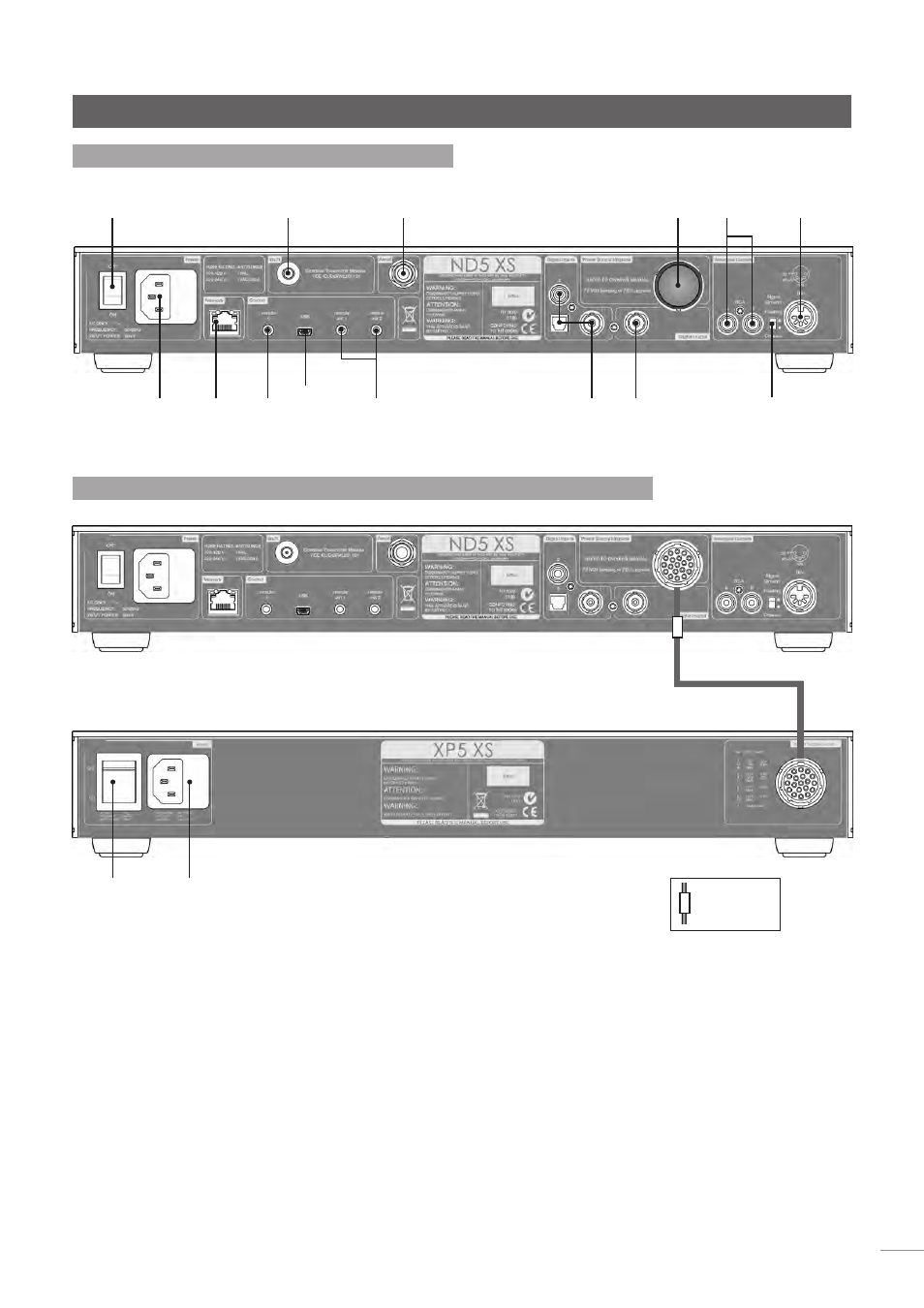

2.3 le panneau arrière du nd5 Xs
Entrée secteur
et fusible
Interrupteur M/A
Prise
réseau
Prise antenne DAB/FM
(en option)
Commutateur
masse
signal
Sortie
numérique
Prise antenne
réseau sans fil
(Wi-Fi)
Prise évolution
d’alimentation (cavalier
en place)
Interface
de mise
à niveau
USB
Entrée
com-
mande à
distance
Sortie com-
mande à
distance 1 & 2
Entrées numériques
3, 2 & 1
sortie
analogique
(phono)
sortie
analogique
(DIN)
2.4 le nd5 Xs connecté à une alimentation XP5 Xs optionnelle
Entrée secteur
et fusible
Câble SXPS
Burndy
le cÂBle secteur du nd5 Xs doit Être déBrancHé
et son interruPteur M/a doit Être éteint
lorsQu’une aliMentation eXterne est utilisée.
seul le cÂBle sXPs BurndY doit Être utilisé Pour
BrancHer l’aliMentation eXterne.
Marqueur
de direction
de câble
note : La connexion
d’une alimentation XPS
est réalisée exactement
de la même manière que
le raccordement d’une
alimentation XP5 XS.
Interrupteur
M/A
