UnitiQute 2 : Installation et connexion
2.2 Branchement à l’alimentation secteur
Branchez L’UnitiQute 2 à une prise d’alimentation secteur
en utilisant soit le câble secteur fourni, soit un câble Naim
Power-Line.
2.3 Branchement de l’antenne DAB/FM
Afin de diffuser un son radio DAB et FM de grande qualité,
l’UnitiQute 2 nécessite un signal radio puissant, libre d’inter-
férence. La prise d’antenne DAB/FM sur son panneau
arrière doit être connectée par un câble coaxial 75 Ohms
à faibles pertes à une antenne appropriée. L’antenne doit
être montée à l’écart de gros obstacles et le plus haut
possible, idéalement sur un toit.
Note : Votre revendeur local devrait pouvoir vous conseiller
sur le choix d’une antenne appropriée et d’un installateur.
2.4 Connexions de signaux audio
2.4.1 Entrées de signal audio
L’UnitiQute 2 fournit une prise d’entrée USB, deux entrées
analogiques stéréo et cinq entrées numériques S/PDIF, y
compris une prise d’entrée mixte analogique/numérique.
Le branchement aux entrées se fait grâce à divers types
de prises. Le tableau suivant dresse une liste des entrées et
de leur type de prise:
Entrée Type Prise
Panneau arrière analogique RCA phono
Façade analogique jack 3,5mm
numérique jack 3,5mm mini-TosLink
dig.1 numérique coaxiale (RCA phono)
dig.2 numérique optique (TosLink)
dig.3 numérique coaxiale (RCA phono)
dig.4 numérique optique (TosLink)
USB numérique USB Type A
Note : La prise jack analogique/numérique de la façade
accepte à la fois les connecteurs analogiques 3,5mm
conventionnels et les connecteurs numériques optiques
mini-TosLink. Elle identifiera automatiquement le type de
connecteur inséré et traitera le signal de façon appro-
priée.
Utilisez toujours des câbles d’interconnexion de haute qua-
lité pour connecter les sources aux entrées de l’UnitiQute 2.
2. UnitiQute 2: Installation et connexion
L’UnitiQute 2 doit être installé sur un support prévu à cet effet. Ne le posez pas
directement sur le dessus d’un autre appareil et assurez-vous qu’il est bien ventilé. Veillez
à ce qu’il soit bien de niveau. Il doit être installé dans son emplacement final avant le
branchement des câbles ou la mise sous tension. L’UnitiQute 2 n’a pas de mode veille et
est conçu pour être laissé sous tension.
Le branchement de l’UnitiQute 2 à l’alimentation secteur et à une variété de
périphériques et sources audio est décrit dans les paragraphes suivants. Le diagramme
2.1 illustre les prises de connexion du panneau arrière de l’UnitiQute 2.

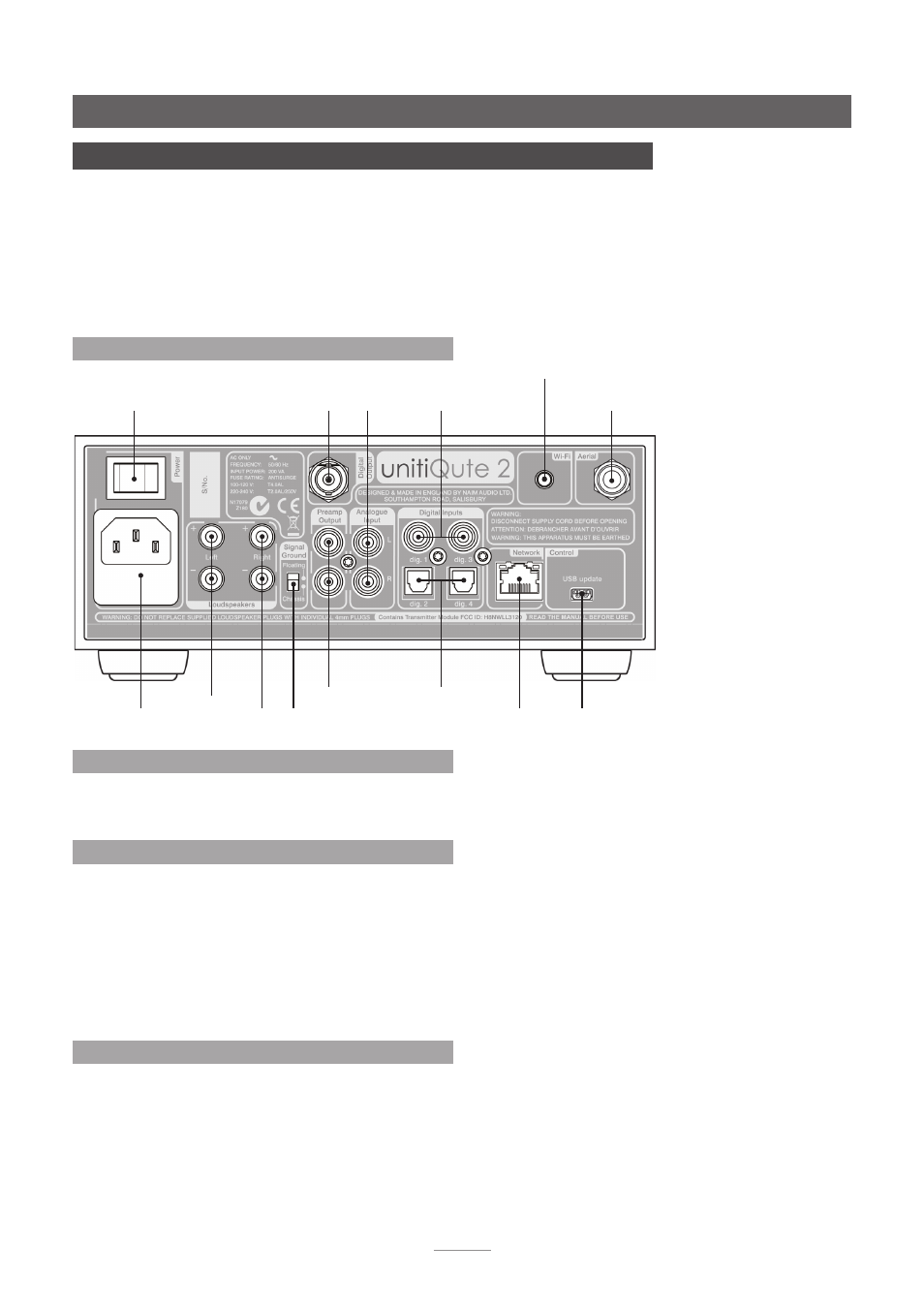

2.1 Le panneau arrière de l’UnitiQute 2
Entrée
secteur et
fusible
Interrupteur
M/A
Commutateur
masse signal
(Signal Ground)
Sortie préamp
Prise
réseau
Mini-USB inter-
face de mise à
niveau
Enceinte
gauche Enceinte
droite
Sortie
numérique
Entrée
analogique
Entrées
numériques 1 & 3
(coaxiales)
Entrées
numériques
2 & 4
(optiques)
Prise
d’antenne
FM/DAB
Prise d’antenne
réseau sans fil (WiFi)
