NaimUniti 2 : Installation et connexion
2.2 Branchement à l’alimentation secteur
Branchez le NaimUniti 2 à une prise d’alimentation secteur
en utilisant soit le câble secteur fourni soit un câble Naim
Power-Line.
2.3 Branchement de l’antenne DAB/FM
Afin de diffuser un son radio DAB et FM de grande qualité,
le NaimUniti 2 nécessite un signal radio puissant, libre d’in-
terférence. La prise d’antenne DAB/FM sur son panneau
arrière doit être connectée par un câble coaxial 75 Ohm
à faibles pertes à une antenne appropriée. L’antenne doit
être montée à l’écart de gros obstacles et le plus haut
possible, idéalement sur un toit.
Note : Votre revendeur local devrait pouvoir vous conseiller
sur le choix d’une antenne appropriée et d’un installateur.
2.4 Connexions de signaux audio
2.4.1 Entrées de signal audio
Le NaimUniti 2 fournit cinq entrées analogiques stéréo
et cinq entrées numériques S/PDIF, y compris une prise
d’entrée mixte analogique/numérique. Le branchement
aux entrées se fait grâce à divers types de prises. Dans le
tableau suivant est dressée une liste des entrées et de leur
type de prise :
Entrée Type Prise
an.1 analogique RCA phono
an.2 analogique RCA phono
an.3 analogique RCA phono
phono analogique DIN 5 broches à 240°
façade analogique jack 3,5mm
numérique jack 3,5mm mini-TosLink
dig.1 numérique coaxiale (phono)
dig.2 numérique optique (TosLink)
dig.3 numérique coaxiale (phono)
dig.4 numérique optique (TosLink)
Note : La prise DIN Phono comporte une sortie alimen-
tation électrique qui peut alimenter un préamplificateur
phono Naim. Une platine tourne-disque ne peut pas être
utilisée avec le NaimUniti 2 sans un préamplificateur phono
externe.
Note : La prise jack analogique/numérique de la façade
accepte à la fois les connecteurs analogiques 3,5mm
conventionnels et les connecteurs numériques optiques
mini-TosLink. Elle identifiera automatiquement le type de
connecteur inséré et traitera le signal de façon appro-
priée.
Utilisez toujours des câbles d’interconnexion de haute qua-
lité pour connecter les sources aux entrées du NaimUniti 2.
2. Installation et connexion du NaimUniti 2
Le NaimUniti 2 doit être installé sur un support prévu à cet effet. Ne le posez pas
directement sur le dessus d’un autre appareil et assurez-vous qu’il est bien ventilé. Veillez
à ce qu’il soit bien de niveau. Il doit être installé dans son emplacement final avant le
branchement des câbles ou la mise sous tension. Le NaimUniti 2 n’a pas de mode veille
et est conçu pour être laissé sous tension.
La vis de transport en dessous du boîtier du NaimUniti 2 doit être enlevée avant utilisation
et remise en place si l’appareil doit être déplacé. Cette vis de transport ne doit être
utilisée avec aucun autre appareil Naim. Manipulez le NaimUniti 2 avec beaucoup de
soin une fois que la vis de transport a été enlevée.
Le branchement du NaimUniti 2 à l’alimentation secteur et à une variété de périphériques
et sources audio est décrit dans les paragraphes suivants. Le diagramme 2.1 illustre les
prises de branchement du panneau arrière du NaimUniti 2.

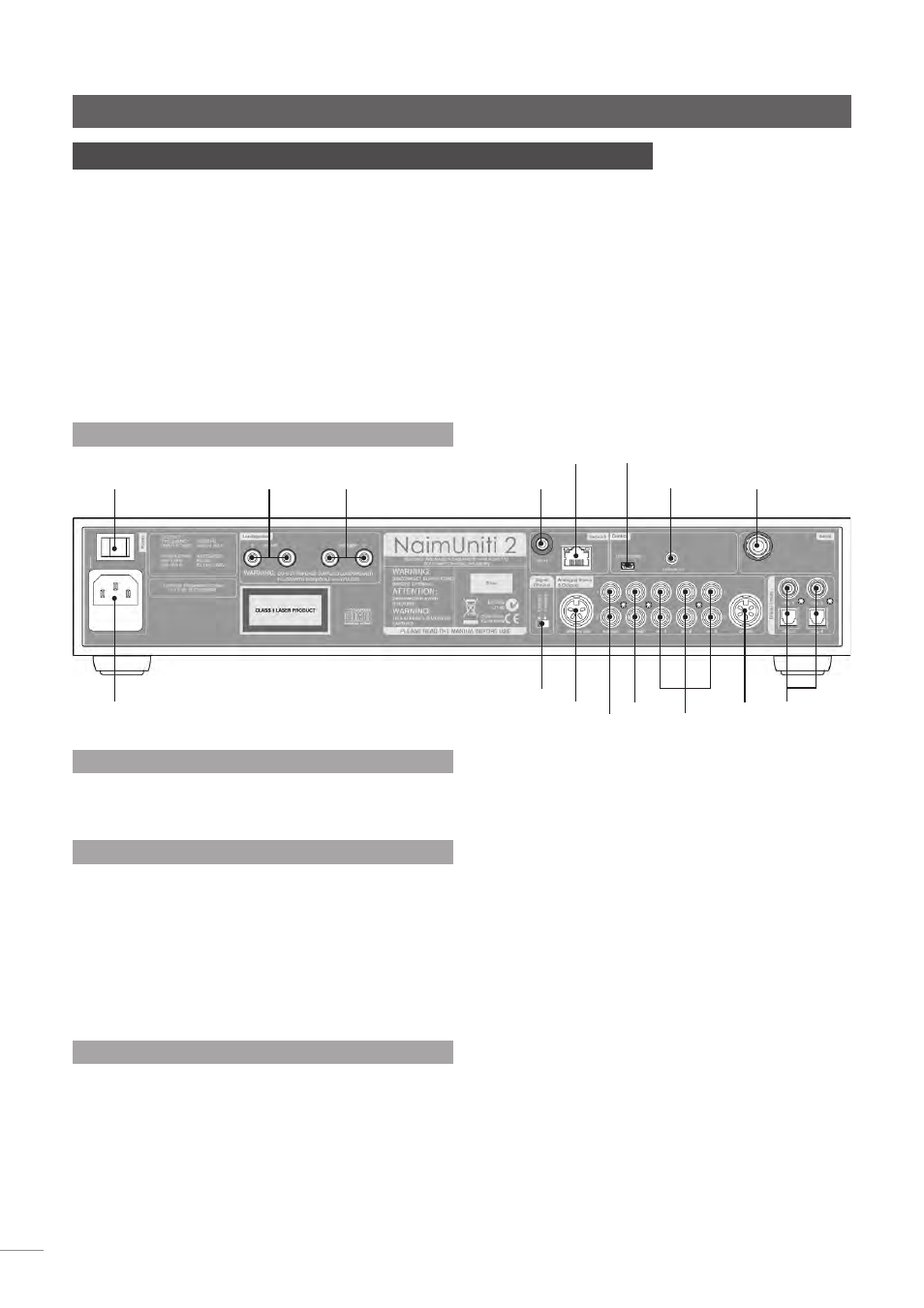

2.1 Le panneau arrière du NaimUniti 2
Entrée secteur et
fusible
Interrupteur M/A
Prise réseau
Prise d’antenne
FM/DAB
Mini-USB interface de mise à niveau
Entrée télé-
commande
Enceinte
gauche
Enceinte
droite
Commutateur masse signal (Signal Ground)
Sortie préamplificateur
Sortie caisson de graves
Sortie
ligne Entrées
analogiques
Entrée
phono
Entrées
numériques
Prise d’antenne
réseau sans fil (WiFi)
