Page 10

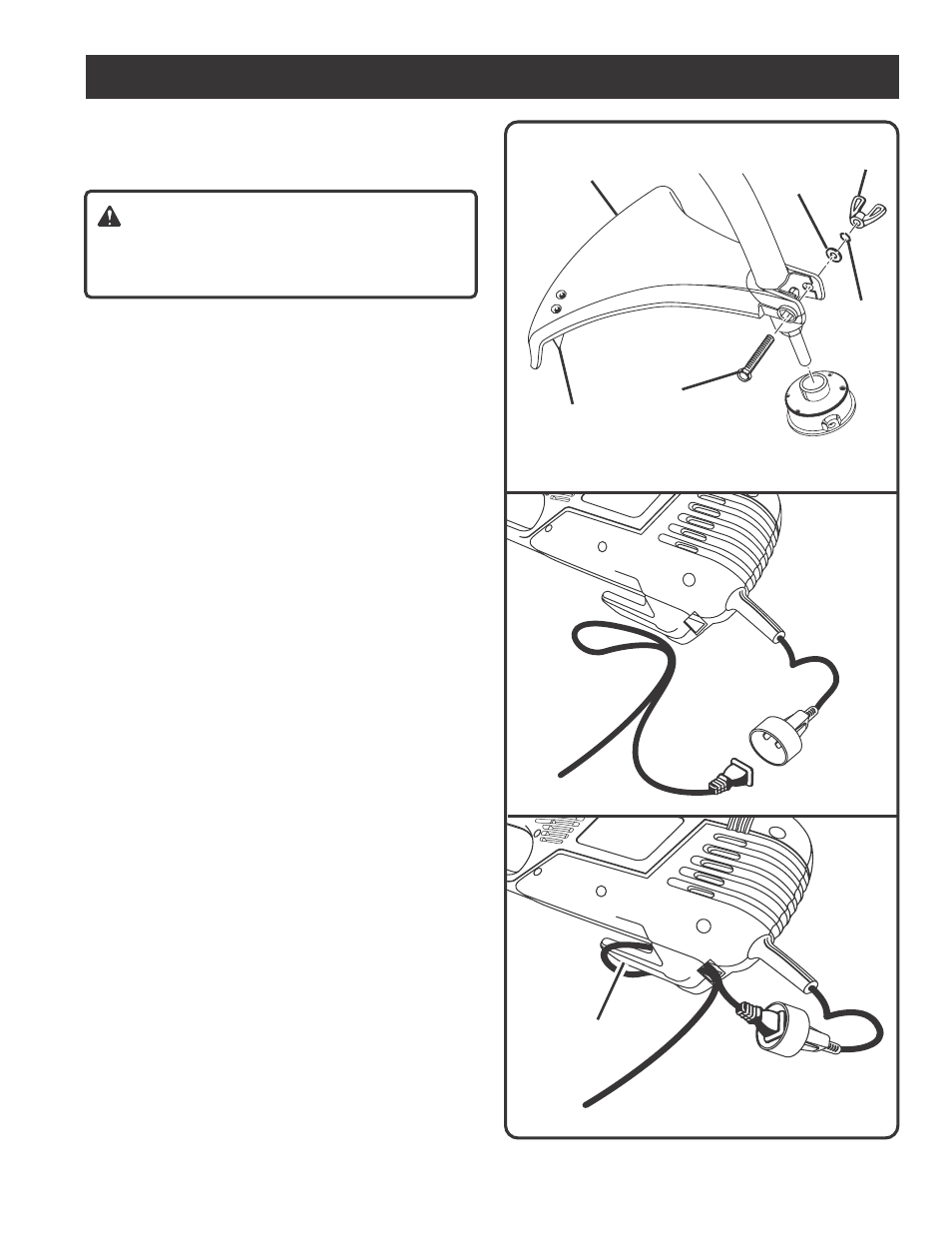

Fig. 4
INSTALLATION DU DÉFLECTEUR
D’HERBE
Voir la figure 4.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante.
Éviter de la toucher. Le contact avec la lame peut
causer des blessures graves.
Pour installer le déflecteur d’herbe :
Glisser le déflecteur d’herbe sur l’arbre d’accessoire et
l’engager sur le support.
Insérer le boulon dans les trous des languettes du
déflecteur d’herbe et les fentes du support de l’arbre
d’accessoire.
Installer la rondelle plate, la rondelle frein et l’écrou
papillon.
Serrer fermement l’écrou papillon.
Retrait de l’emballage protecteur de la lame coupe
ligne.
RETENUE DE CORDON PROLONGATEUR
Une retenue de cordon prolongateur se trouve sur le
bas de la poignée du taille-bordures. Elle maintient
solidement le cordon, pour éviter un débranchement
accidentel.
Remarque : Pour réduire les risques de
débranchement du cordon d’alimentation et du
cordon prolongateur en cours de fonctionnement,
utiliser le cordon prolongateur décrit ci-dessous.
MÉTHODES D’ASSUJETTISSEMENT DU
CORDON PROLONGATEUR
Utiliser la retenue de cordon prolongateur pour
empêcher le débranchement accidentel. Utiliser
exclusivement un cordon pour l’extérieur dont la
gaine porte l’inscription « W-A ».
Passer le cordon prolongateur dans la retenue sue
trouvant au bas du taille-bordures. Voir la figure 5.
Tirer la boucle du cordon autour de la languette et tirer
fermement. Voir la figure 6.
Brancher le cordon prolongateur pour sur la prise du
taille-bordures. Voir la figure 6.
BOULON
ÉCROU
PAPILLON
DÉFLECTEUR
D’HERBE
Fig. 5
Fig. 6
RETENUE DE
CORDON
RONDELLE
RONDELLE
FREIN
LAME DE
SECTIONNEMENT
ASSEMBLAGE
