ASSEMBLAGE
CONVERSION DE TAILLE-BORDURES EN
DÉBROUSSAILLEUSE - BC30
Pour convertir l’outil de taille-bordures en débroussailleuse,
retirer tête de coupe à ligne et le déflecteur d’herbe, puis
installer le pare-débris et la lame.
RETRAIT DU DÉFLECTEUR D’HERBE ET DE LA TÊTE
DE COUPE À LIGNE SUR ARBRE DROIT
Voir les figures 10 et 13.
1. Aligner la fente de la rondelle à collerette supérieure sur la
fente du carter d’engrenages.
2. Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
3. Retirer la tête de coupe à ligne.
4. Retirer la rondelle bombée et la conserver pour le montage
de la lame.
5. Retirer la vis de fixation du déflecteur d’herbe.
6. Retirer le déflecteur d’herbe.
REMARQUE : Ranger les pièces de la tête à ligne ensemble
en vue d’une utilisation ultérieure.
INSTALLATION DE LA LAME TRI-ARC® ET DU
PARE-DÉBRIS
Voir les figures 10 et 14.
1. Installer le pare-débris de débroussailleuse Voir « Installa-
tion du pare-débris de débroussailleuse », plus haut dans ce
manuel.
2. Installer la rondelle à épaulement sur l’arbre moteur, côté
concave dirigé vers le pare-débris.
3. Centrer la lame sur la rondelle à épaulement en s’assurant
la lame est bien à plat et que la saillie de la rondelle
s’engage dans le trou de la lame.
4. Installer la rondelle bombée, partie convexe en direction
opposée à la lame.
5. Installer l’écrou de lame sur l’arbre du carter d’engrenages.
6. Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
7. Installer l’écrou de lame en le tournant vers la gauche
(filetage à gauche).
8. Serrer l’écrou de lame fermement à un couple de 120 pi-lb
minimum (serrer à la main + 1/2 tour).

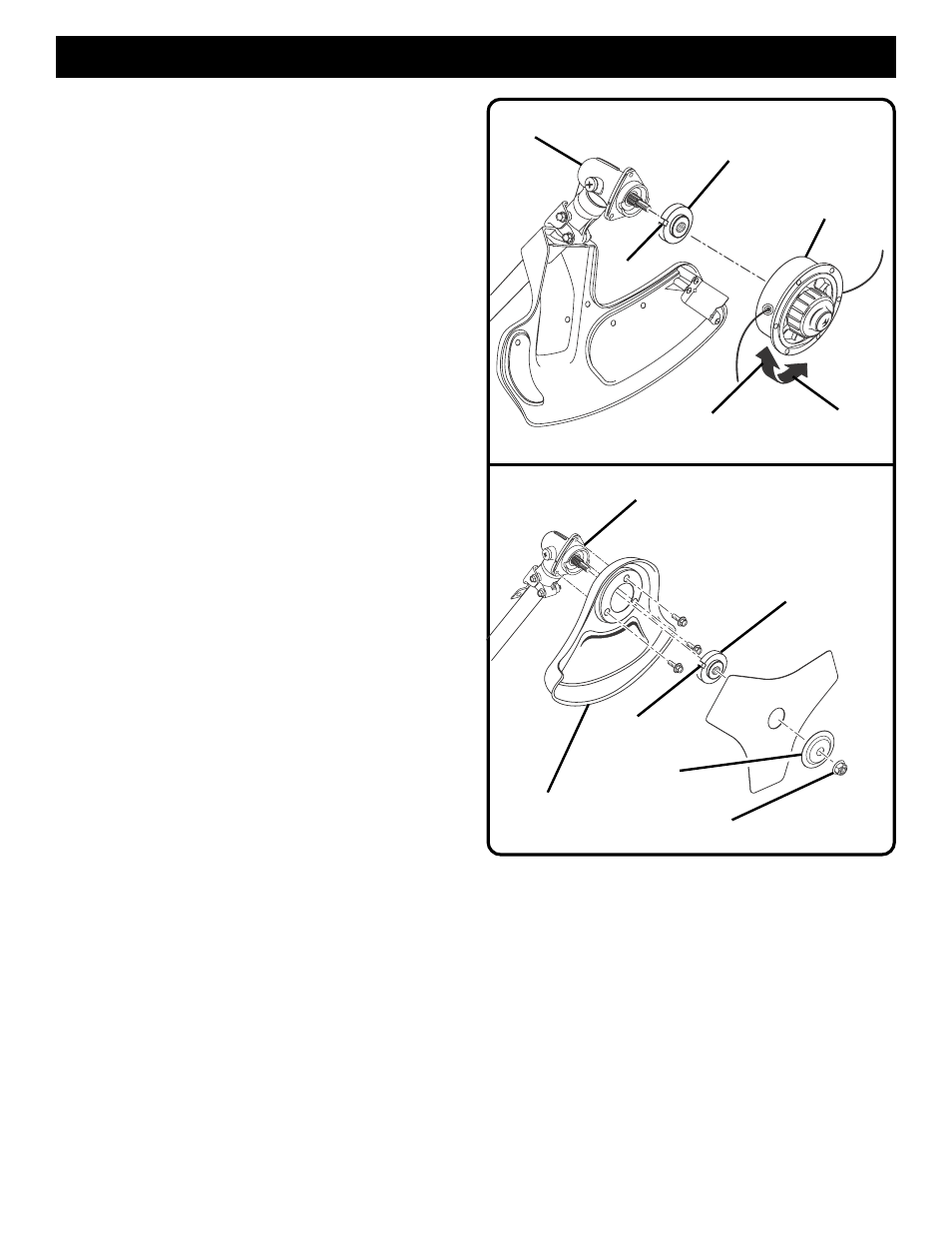

Fig. 14
Fig. 13
DESSERRER
ÉCROU DE LAME
RONDELLE
BOMBÉE
FENTE
CARTER D’ENGRENAGES
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
TÊTE À LIGNE DE
COUPE
CARTER
D’ENGRENAGES
SERRER
RONDELLE À
ÉPAULEMENT
FENTE
