1
UTILISATION
RETRAIT DES EMBOUTS
Voir la figure 5.
 Débrancher la percussion rotatif .
 Ouvrir les mors du mandrin.
NOTE : Tourner le corps du mandrin dans le sens de
la flèche marquée RELEASE pour ouvrir les mors. �e
pas utiliser une clé pour serrer ou desserrer les mors du
mandrin
 Retirer le foret.
ADVERTISSEMENT :
Utiliser les poignées auxiliaires fournies avec l’outil. La
perte de contrôle peut causer des blessures.
UTILISATION DE LA POIGNÉE AUXILIAIRE
Voir la figure 7.
Cette percussion rotatif est équipée d’une poignée auxiliaire
pour faciliter le travail et empêcher la perte du contrôle. Cette
poignée peut être tournée sur 360° et être montée d’un côté
ou de l’autre de la percussion rotatif.
Pour régler la poignée auxiliaire :
 Débrancher la percussion rotatif.
 Desserrer la poignée en la tournant dans le sens inverse
des aiguilles d’une montre.
 Glisser la poignée auxiliaire vers l’avant, en partant de la
coche sur le corps de la percussion rotatif.
 Tourner l’ensemble poignée jusqu’à la coche désirée sur
le corps de la percussion rotatif.
 Resserrer bien la poignée en la tournant dans le sens
horaire.
S’assurer que la poignée auxiliaire est bien serrée contre le
collier de la tige de butée de profondeur. Permet également
de sécuriser la poignée auxiliaire.
NOTE : L’écrou hexagonal a été bloqué à l’intérieur de la fente
moulée dans la poignée auxiliaire ce qui facilite le travail.
La tige de butée de profondeur aide à contrôler la profondeur
de perçage des trous.
NOTE : Lorsqu’installées correctement, les dents sur la tige
de butée devraient s’aligner avec l’indicateur de dents sur
la bride d’arrêt de profondeur.
Réglez la tige de butée de profondeur pour que le foret se
prolonge au-delà du bout de la tige jusqu’à la profondeur
de perçage requise.
Lors de perçage de trous avec la tige de butée de profondeur en
place, la profondeur de trou désirée est atteinte lorsque le bout
de la tige entre en contact avec la surface de la pièce de travail.

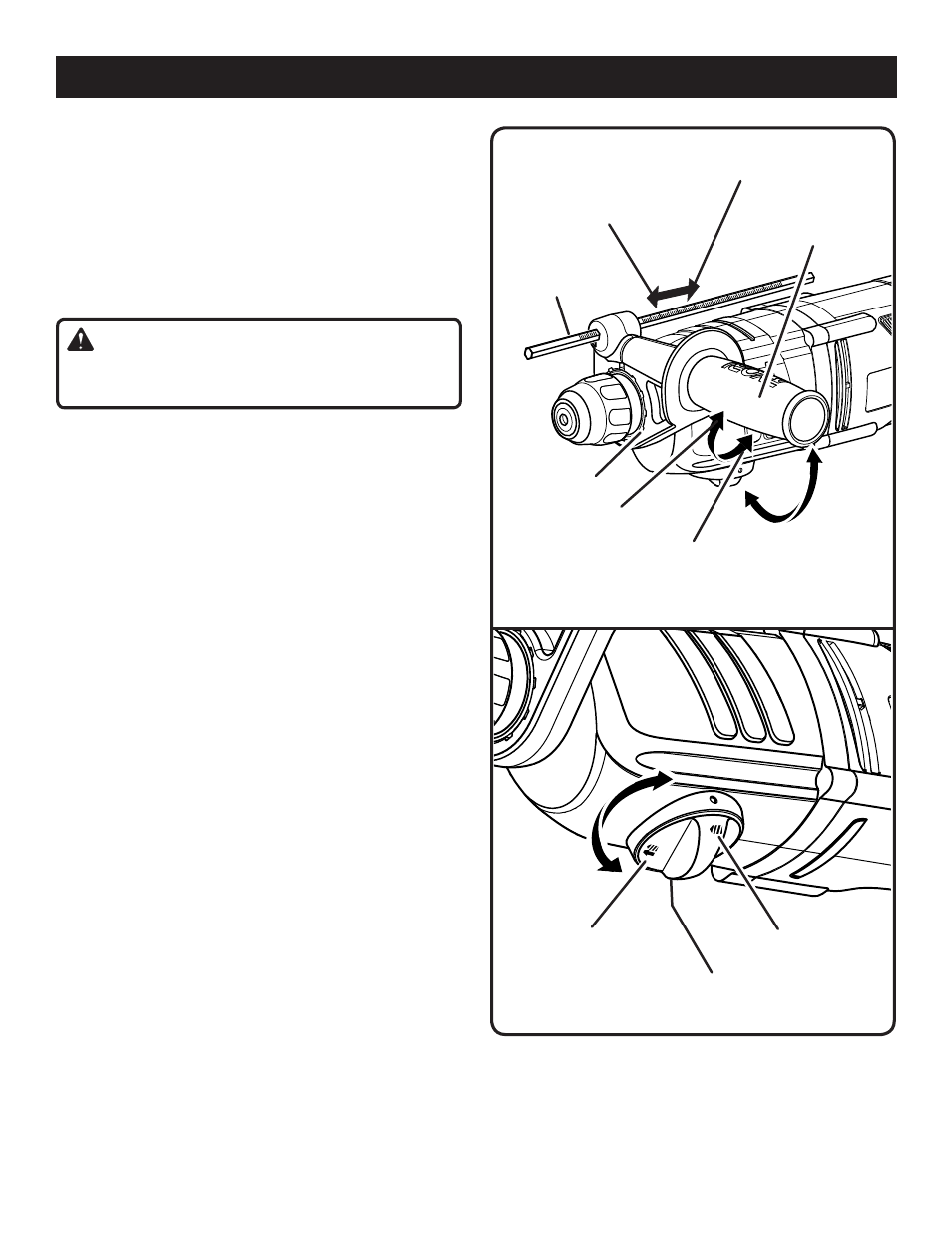

Fig. 8
Fig. 7
CoCHes
poignÉe
auxiliaire
tige de
butÉe de
profondeur
pour rÉduire la
profondeur de perÇage
pour augmenter
la profondeur de perÇage
rotation
360° pour
desserrer
pour
serrer
mode
perCeuse
mode
marteau
mode
marteau perCeuse
