17
UTILISATION
SUPPORT TÉLESCOPIQUE POUR OUTIL
AVEC SUPPORT À PINCE

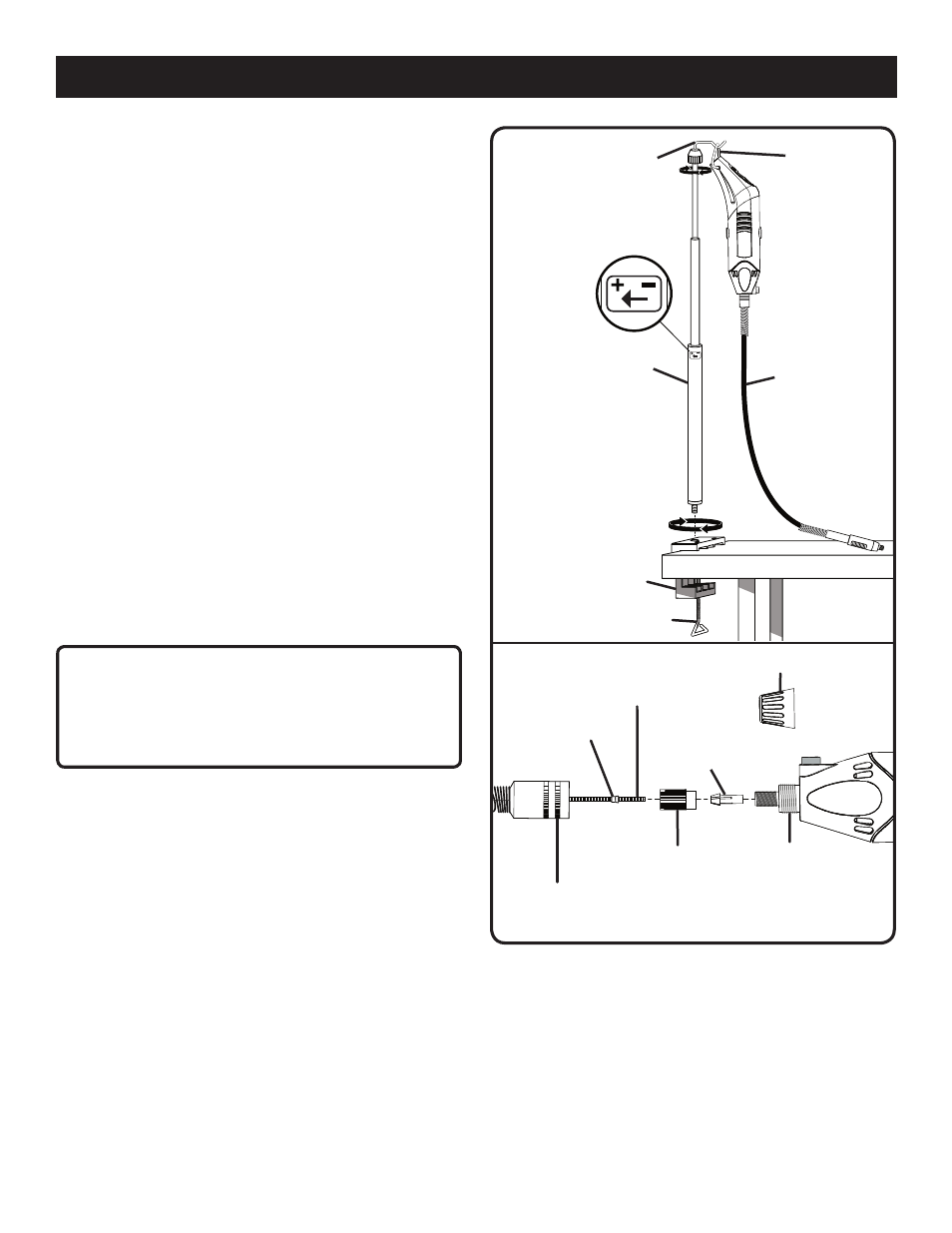

Voir la figure 11.
Le support télescopique permet de suspendre l’outil rotatif
quand l’arbre flexible est utilisé.
Pour serrer le support sur l’établi :

Tourner la vis dans la direction contraire à celle des
aiguilles d’une montre pour ouvrir la pince.
 Placer la pince sur le bord de l’établi.
 Tourner la vis dans la direction des aiguilles d’une montre
pour serrer la pince.
Pour attacher le support télescopique au support :

Tourner la partie inférieure du support télescopique dans
le sens des aguilles d’une montre pour déverrouiller.
 Tirer sur le support pour l’allonger ou pousser vers le bas
pour diminuer la hauteur.
 Tourner la partie inférieure du support télescopique dans
le sens contraire à celui des aguilles d’une montre pour
le fixer en place.
 Visser le support à outil à la partie supérieure du
support.
NOTE : Si l’arbre flexible est utilisé, accrocher l’outil rotatif
au support en utilisant le support situé en arrière de l’outil
rotatif.
ATTENTION :
Pour ne pas endommager la broche ou le bouton de
verrouillage de la broche, toujours attendre que le moteur
s’arrête complètement avant d’engager le bouton de
verrouillage de la broche.
UTILISATION D’ARBRE FLEXIBLE
Voir les figures 12 à 14.
La douille de 3,175 mm (1/8 po) doit être insérée dans l’outil
rotatif avant de pouvoir installer l’arbre flexible.
Pour installer l’arbre flexible :

Débrancher l’outil rotatif.
 Desserrer la douille de serrage en tournant dans le sens
contraire à celui des aiguilles d’une montre et enlever.
 Enfoncer le bouton de verrouillage de la broche, et
tourner l’arbre avec une main jusqu’à ce que le bouton
de verrouillage de la broche engage l’arbre, empêchant
ainsi toute rotation ultérieure.
 Une fois le bouton de verrouillage de la broche engagé,
utiliser une clé à douille pour desserrer l’écrou de douille
si nécessaire.
 Enlever l’écrou de la douille et la douille.
 Insérer la douille de 3,175 mm (1/8 po).
 Remettre l’écrou de la douille et serrer provisoirement.
Fig. 12
Fig. 11
COLLET
BAGUE DE L’ARBRE
FLEXIBLE
DOUILLE DE SERRAGE
VIS DE LA PINCE
SUPPORT À PINCE
SUPPORT
ARBRE
FLEXIBLE
SUPPORT
DE L’OUTIL
ROTATIF
SUPPORT
TÉLESCOPIQUE POUR
OUTIL
DOUILLE
ÉCROU
ARBRE
D’ENTRAÎNEMENT
TÊTE DE L’OUTIL
ROTATIF
DOUILLE DE
3,175 mm
(1/8 po)
 Insérer l’arbre d’entraînement dans l’écrou de douille
jusqu’à ce que le collet touche à l’écrou de douille.
 Serrer l’écrou de douille complètement, en s’assurant
que le collet touche à l’écrou de douille.
 Insérer la bague de l’arbre flexible par dessus la tête de
l’outil rotatif. Tourner dans le sens des aiguilles d’une
montre pour serrer.
