9
 Serrer ensemble les extrémités du support pour
resserrer.
 Réinstaller le boulon, la rondelle frein et l’écrou hexagonal
pour bloquer.
 Accrocher la bandoulière sur son ancrage.
ASSEMBLAgE
CONNExION DU BLOC-MOTEUR à
DE L’ARBRE DE RALLONgE ET DE
L’ACCESSOIRE D’ÉLAgAgE

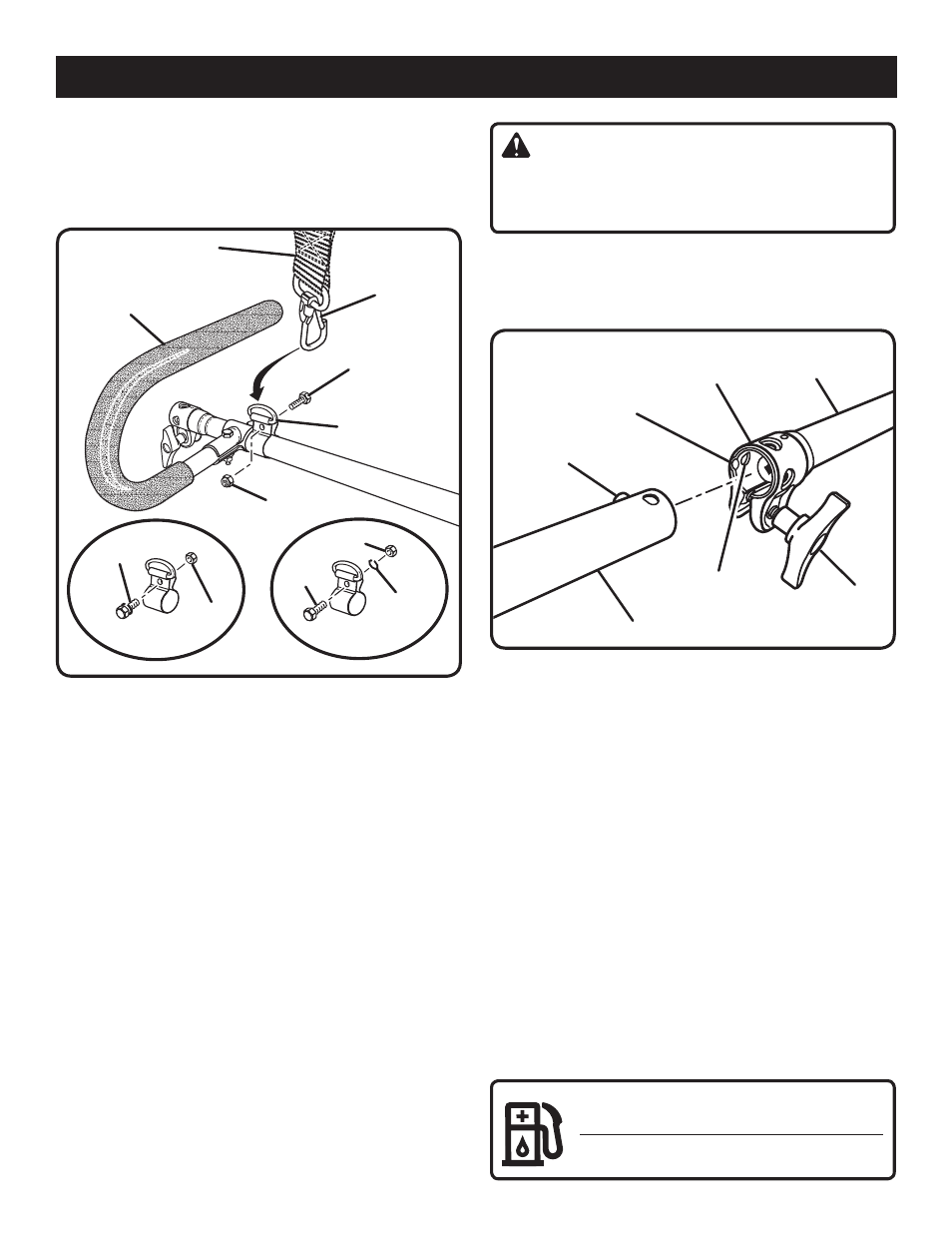

Voir la figure 4.
L’accessoire d’élagage se raccorde au bloc-moteur ou, pour
une portée étendue, sur une rallonge, à l’aide d’un dispositif
de couplage.
Installation de l’accessoire :
 Desserrer le bouton du coupleur du bloc-moteur et retirer
le capuchon d’extrémité de l’accessoire.
 Appuyer sur le bouton se trouvant sur l’axe de l’accessoire
d’élagage. Aligner le bouton sur la rainure guide du l’arbre
de rallonge et emboîter les deux arbres. Tourner l’arbre de
rallonge jusqu’à ce que le bouton de verrouillage s’engage
dans le trou de positionnement.
NOTE : L’accessoire ne doit être utilisé qu’avec la
lame en position verticale. Si le bouton ne relâche pas
complètement dans le trou de positionnement, l’arbre
n’est pas verrouillé en place. Tourner légèrement les
arbres dans les deux sens jusqu’à ce que le bouton
s’engage complètement.
 Serrer fermement le bouton.
 Répéter l’opérations ci-dessus pour montage du bloc
moteur à l’arbre de rallongeau.
LA BARRE AUTOMATIQUE ET CHAÎNE LA
LUBRIFICATION
Remplir le réservoir de lubrifiant de guide et chaîne avant
de lancer le moteur. Voir
La barre automatique et chaîne
la lubrification à la section Entretien de ce manuel.
APPROVISIONNEMENT EN CARBURANT DE
L’ÉLAgUEUSE
MÉLANgE DE CARBURANT
Cet outil utilise un moteur deux temps qui nécessite le
mélange d’essence et de lubrifiant  temps. Mélanger de
l’essence sans plomb et de le lubrifiant moteur  temps dans
un jerrycan de 4 litres propre homologué pour l’essence.

Ce moteur est certifié pour fonctionner avec de l’essence
sans plomb pour véhicules automobiles.
 Mélanger une lubrifiant  temps de haute qualité, à un
dosage de ,6 oz par gallon (18 cl/litre).
 Ne pas utiliser de lubrifiant automobile ou pour moteur
hors-bord  temps.
 NE PAS mélanger plus de carburant qu’il ne sera utilisé
dans une période de 30 jours.
COUPLEUR
BOUTON
L’ARBRE DE RALLONGE
BLOC MOTEUR
ARBRE
TROU DE
POsITIONNEMENT
LOGEMENT
GUIDE
BOUTON
BANDOULIÈRE
LOqUET
ÉCROU DE
BLOCAGE
BOULON
ANCRAGE DE
BANDOULIÈRE
POIGNÉE DE
EN « J »
ÉCROU
BOULON
RONDELLE
fREIN
ÉCROU
BOULON
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil, et le vérifier de temps à autre pour éviter le risque
de blessures graves.
Retrait :

Desserrer le bouton.
 Enfoncer le bouton et tourner les arbres pour retirer et
séparer les extrémités.
MÉLANgE PREMIUM ExACT (50:1)
ESSENCE LUBRIFIANT
1 gallon (US) ,6 oz.
1 litre 0 cc (0 ml)
Fig. 3
fIG. A fIG. B
Fig. 4
