18 19
ATTENTION :
Une chaîne émoussée ou incorrectement affûtée peut
causer une vitesse excessive du moteur pendant la coupe
et l’endommager gravement.
AVERTISSEMENT :
Un affûtage incorrect de la chaîne accroît le risque de
rebond. L’utilisation d’une chaîne endommagée peut
causer de blessures graves.
REMPLACEMENT DE LA BOBINE
NOUVELLE BOBINE PRÉ-ENROULÉE
Voir les figures 32 - 33.
Si seule la ligne est remplacée, voir « Remplacement de la
ligne » plus loin dans ce manuel.
Utiliser exclusivement
une ligne monofilament. Pour une
efficacité maximum, utiliser exclusivement une ligne
d’origine.
n
Arrêter le moteur et débrancher le fil de la bougie. Maintenir
la tête de coupe et retirer la retenue de bobine.
Pour retirer la retenue de bobine :
n
Tourner la retenue de bobine vers la gauche.
n Retirer la bobine vide de la tête de coupe. Laisser le
ressort fixé sur la bobine.
n Lors de l’installation d’une nouvelle bobine, s’assurer
que les deux lignes sont engagées dans les deux fentes
diamétralement opposées. Veiller à ce que les deux lignes
soient sortie d’au moins 152 mm (6 po) au-delà de chaque
fente.
n Passer les lignes dans les oeillets de la tête de coupe.
Enfoncer la bobine dans la tête de coupe avec
précaution (au besoin tirer délicatement sur la ligne
pour les faire passer à l’extérieur). Une fois la bobine en
place dans la tête de coupe, saisir les lignes et les tirer
d’un coup sec pour les sortir des fentes de la bobine.
n Appuyer sur la bobine et la tourner vers la gauche , jusqu’à
ce qu’elle se bloque. Maintenir la bobine enfoncée et la
tourner légèrement vers la droite. Lâcher la bobine. Elle
doit être verrouillée dans la tête de coupe. Si elle ne l’est
pas, la maintenir enfoncée et la tourner jusqu’à ce qu’elle
se verrouille.
n S’assurer que la tête de coupe et la retenue de bobine
sont engagées sur l’arbre moteur.
ENTRETIEN

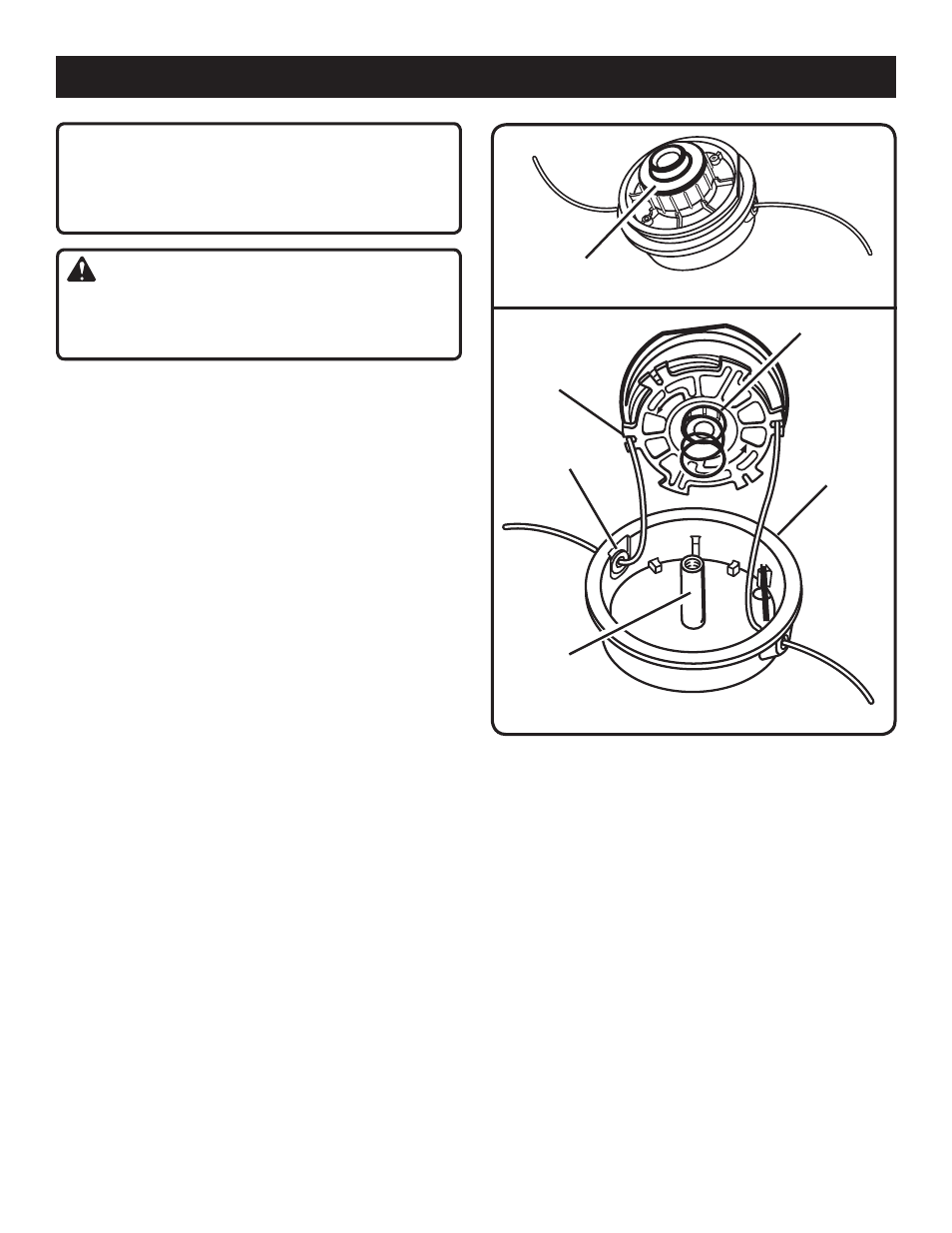

Fig. 32
RETENUE DE
BOBINE
Fig. 33
RESSORT
FENTES
TÊTE DE
COUPE
OEILLETS
ARBRE
Pour installer la retenue de bobine :
n
Tourner la retenue de bobine vers la droite.
n Tirer de nouveau sur les lignes pour mettre la bobine en
position de coupe. Appuyer sur la retenue de bobine tout
en tirant sur la ou les lignes pour les avancer manuellement
et vérifier le montage de la tête de coupe.
