- 39 -

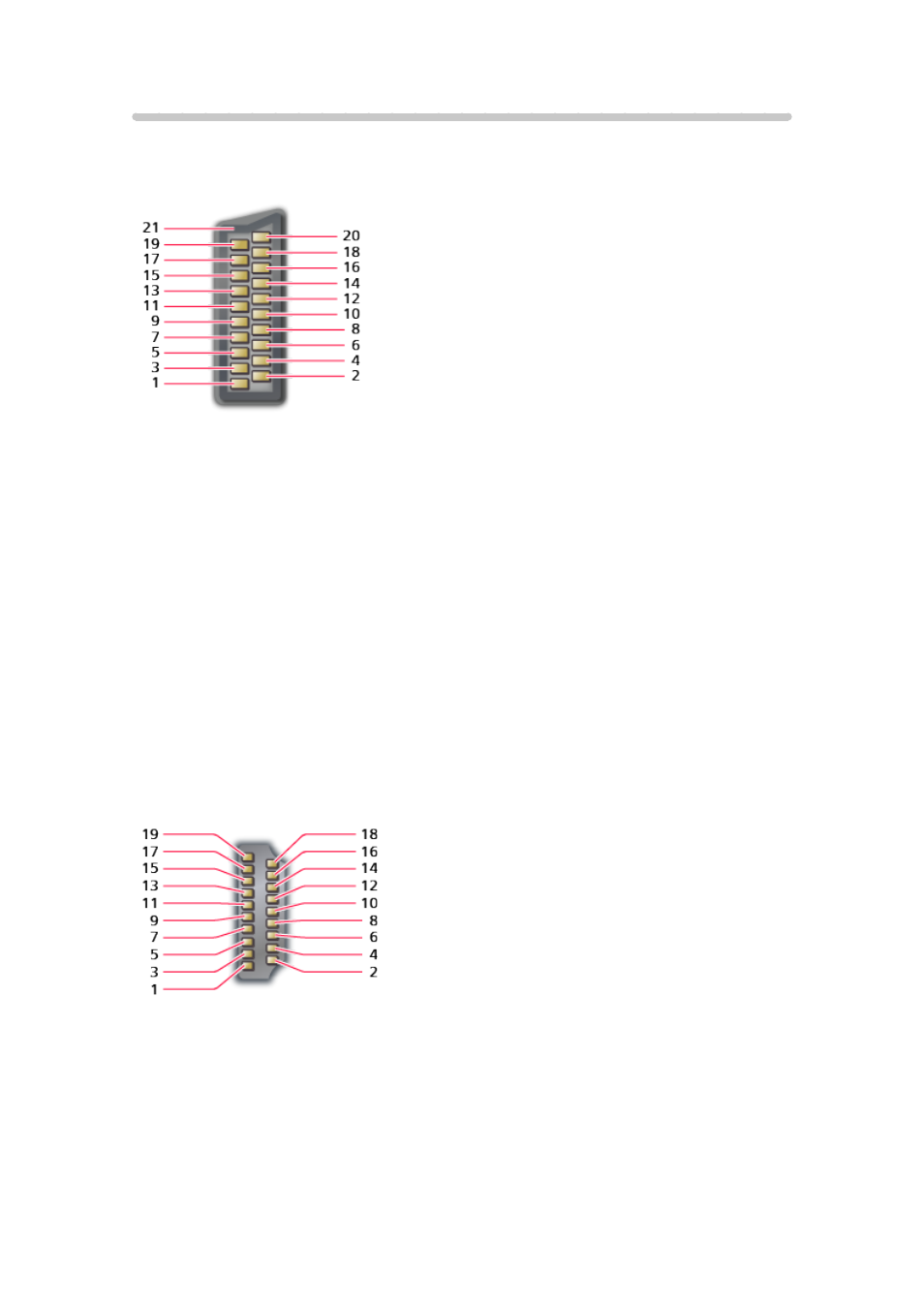

Informations sur les bornes
■
Borne AV1 (péritel) (RGB, VIDÉO)
1 : Sortie audio (D)
2 : Entrée audio (D)
3 : Sortie audio (G)
4 : Masse audio
5 : Masse bleue
6 : Entrée audio (G)
7 : Entrée bleue
8 : État CVBS
9 : Masse verte
10: --
11 : Entrée verte 12: --
13: Masse rouge
14: Masse
15: Entrée rouge
16: État RVB
17: Masse CVBS
18: Masse d’état RVB
19: Sortie CVBS (vidéo)
20: Entrée CVBS (vidéo)
21: Masse de prise
■
Borne HDMI
