9
Commencer
VQT3Z89
1 Interrupteur veille/marche ( Í /I ) ( 18)
Appuyez pour commuter l’appareil de l’état allumé à
l’état de veille et inversement. En mode veille,
l’appareil consomme encore une petite quantité
d'électricité.
2 Ouvrez ou fermez le plateau disque ( 20)
3 Réglez le volume de l'unité principale
4 Plateau disque
5 Arrêt ( 23)
6 Démarrez la lecture ( 23)
7 Fente carte SD ( 20)
8 Port USB ( 20)
9 Capteur de signal de la télécommande
Distance: dans approx. 7 m.
Angle: Approx. 20
e haut et bas, 30 e gauche et droite
10 Affichage
11 Station d’accueil pour iPod/iPhone (
26)
1 Prise AC IN ( 17)
2 Prises enceinte ( 13)
3 Ventilateur de refroidissement
4 Port LAN ( 17)
5 Port USB ( 30)
6 Prise HDMI AV OUT (ARC) ( 14, 16)
7 Prise HDMI1 IN (CABLE/SAT) ( 16)
8 Prise HDMI2 IN ( 16)
9 Prise DIGITAL AUDIO IN ( 14, 15, 16)
10 Prise antenne radio FM ( 16)
11 Prise AUX ( 15)
12 Prise VIDEO OUT ( 15)
13 [BTT590] [BTT490] [BTT290]
Station d'accueil de l'émetteur numérique pour
système sans fil

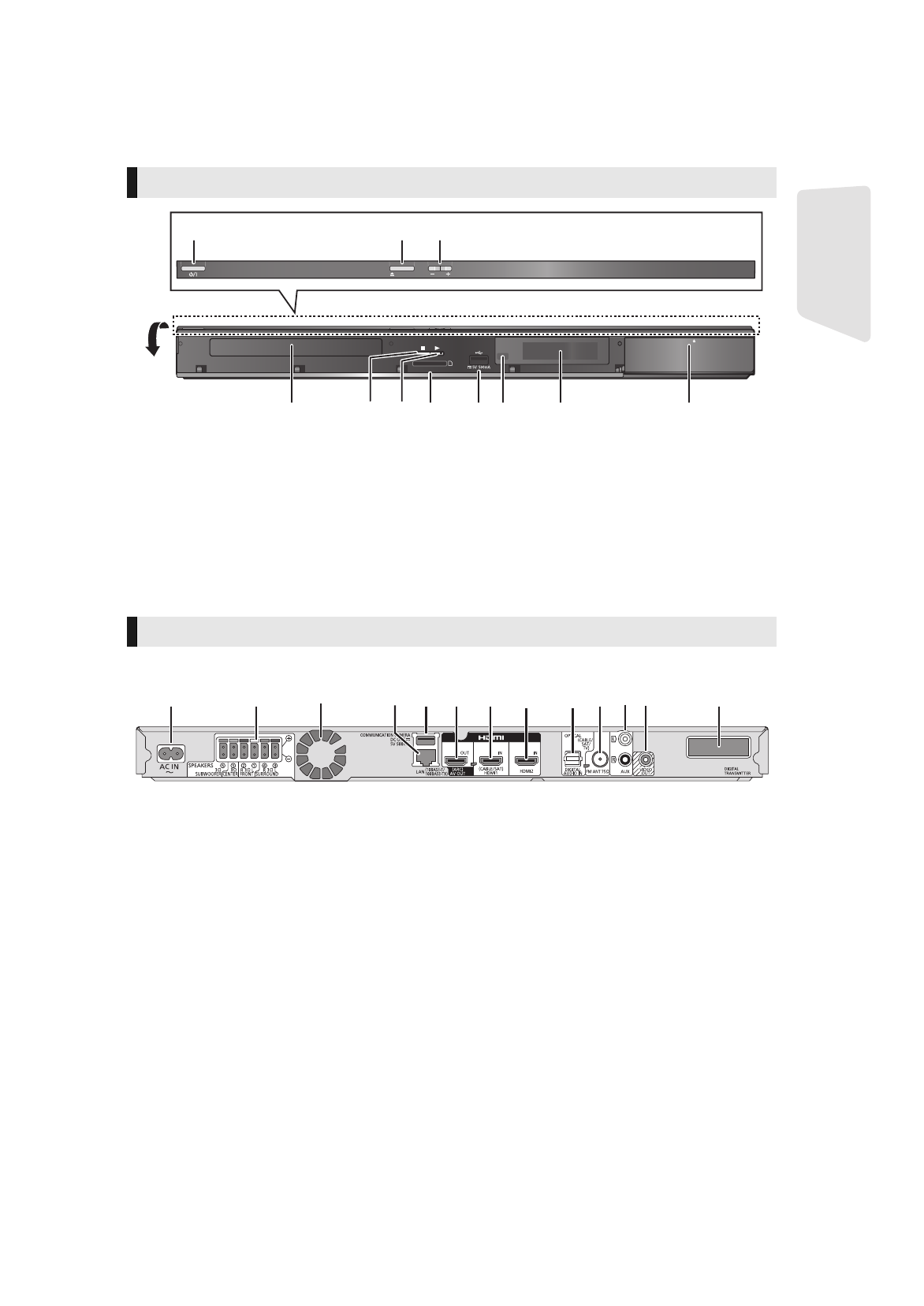

Appareil principal (Avant)
VOL OPEN/CLOSE
SD CARD
iPod
1 2 3
4 5 7 6 11 9 10 8
Appareil principal (Arrière)
1 2 3 4 5 6 7 13 11 12 8 9 10
